Poêle de masse à Belin-Beliet

Résumé

Petit poêle de masse dans une maison neuve à ossature bois.

Photos de chantier

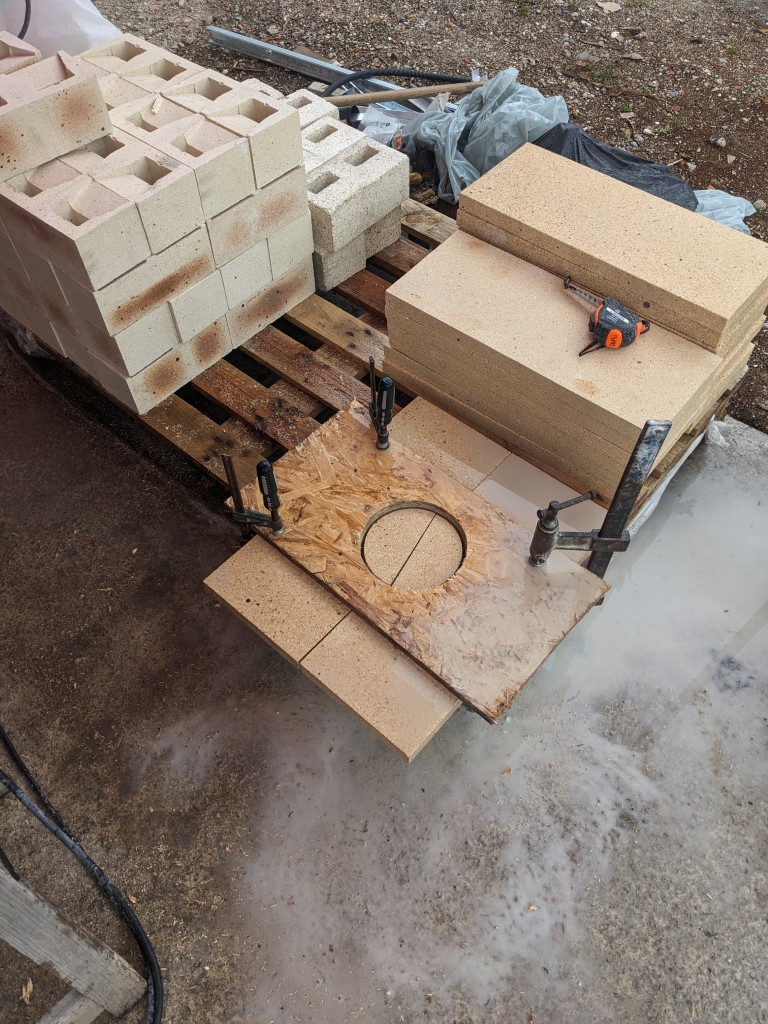

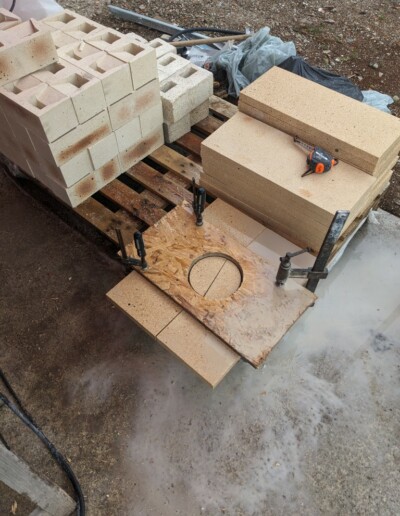

Gabarit pour percement du logement qui accueillera le clapet rotatif

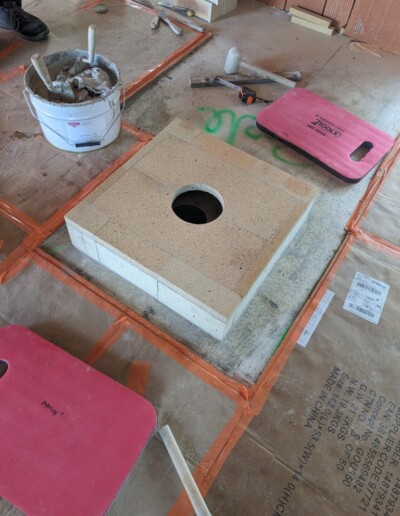

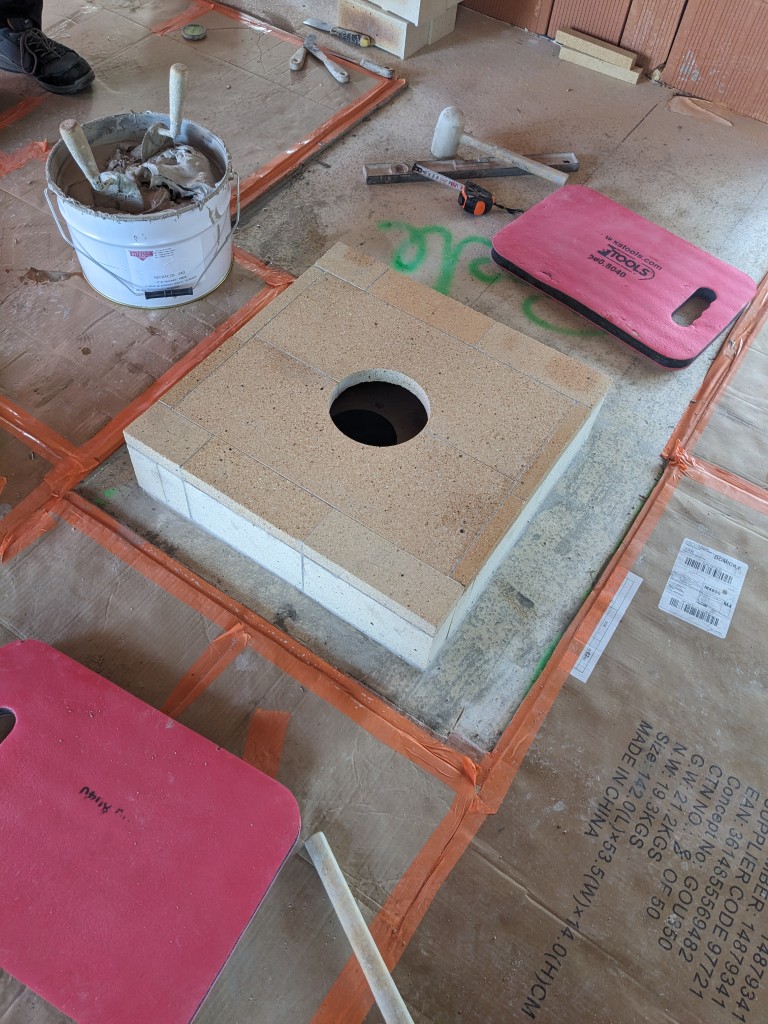

Base du foyer et logement pour le clapet rotaif

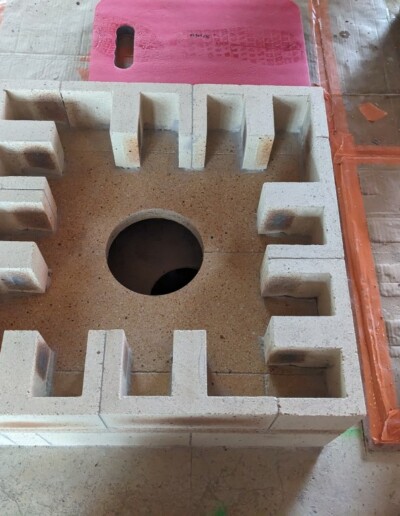

Base du foyer, brique débouchée pour permettre le passage d'air vers les colonnes d'injection

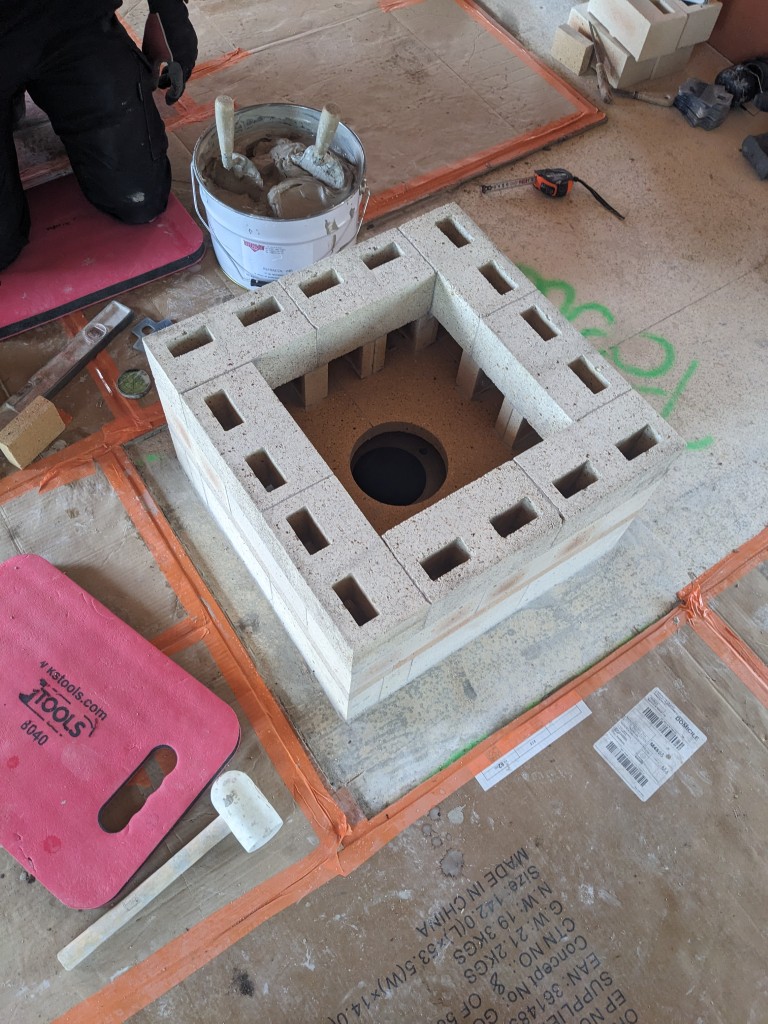

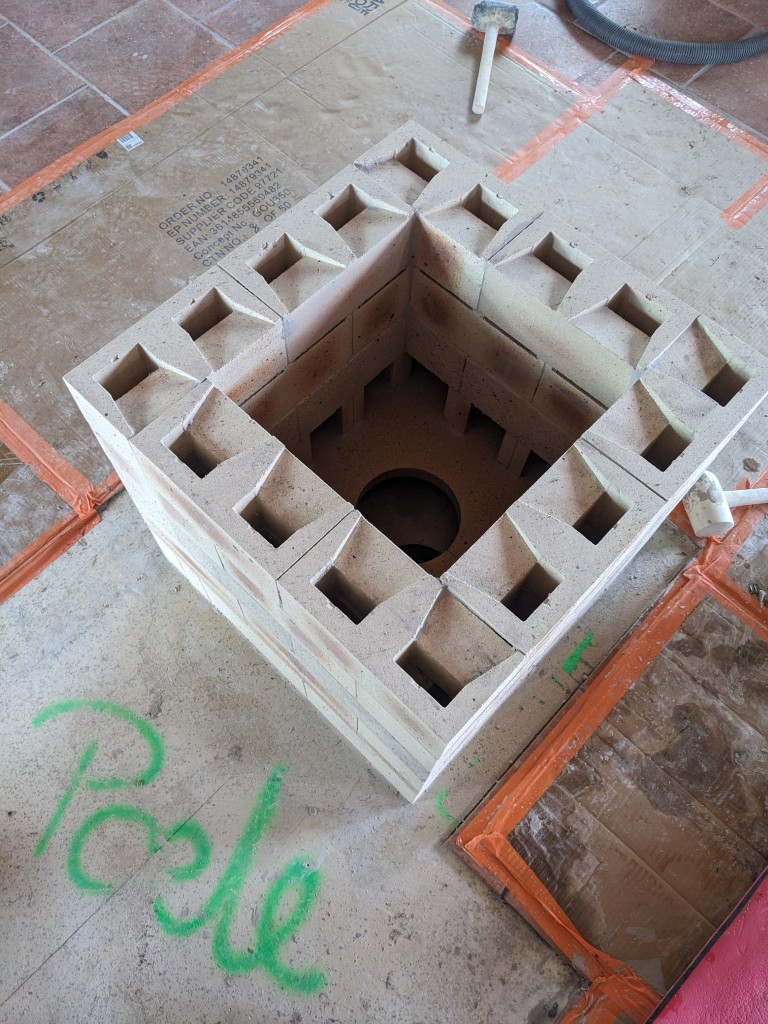

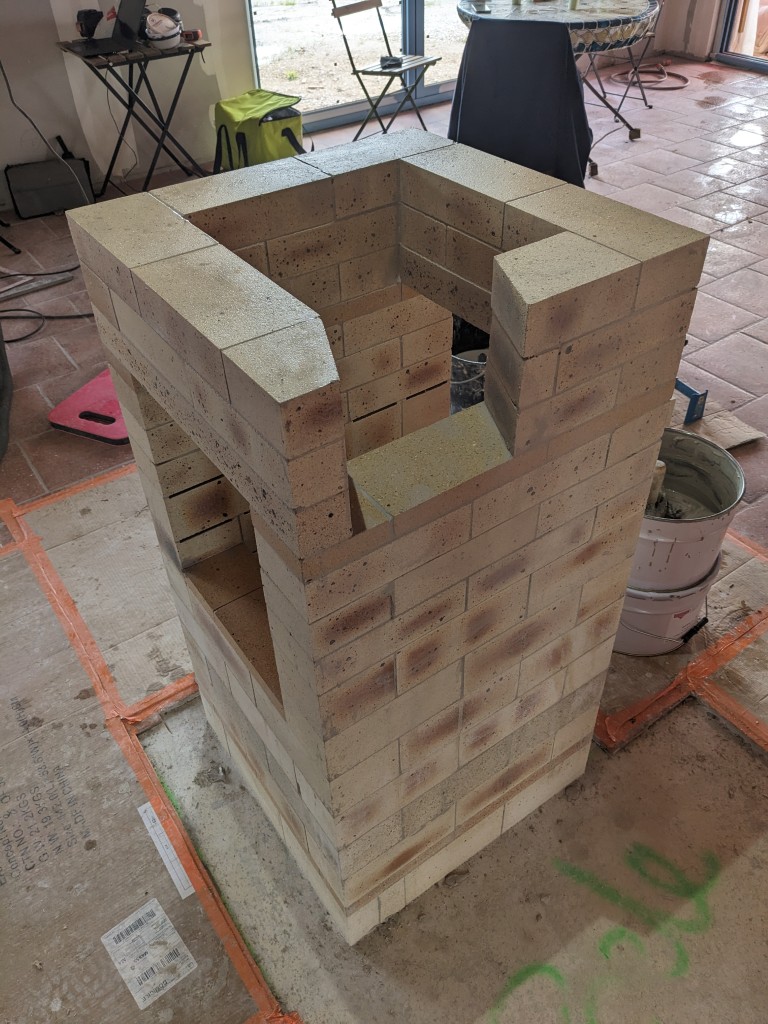

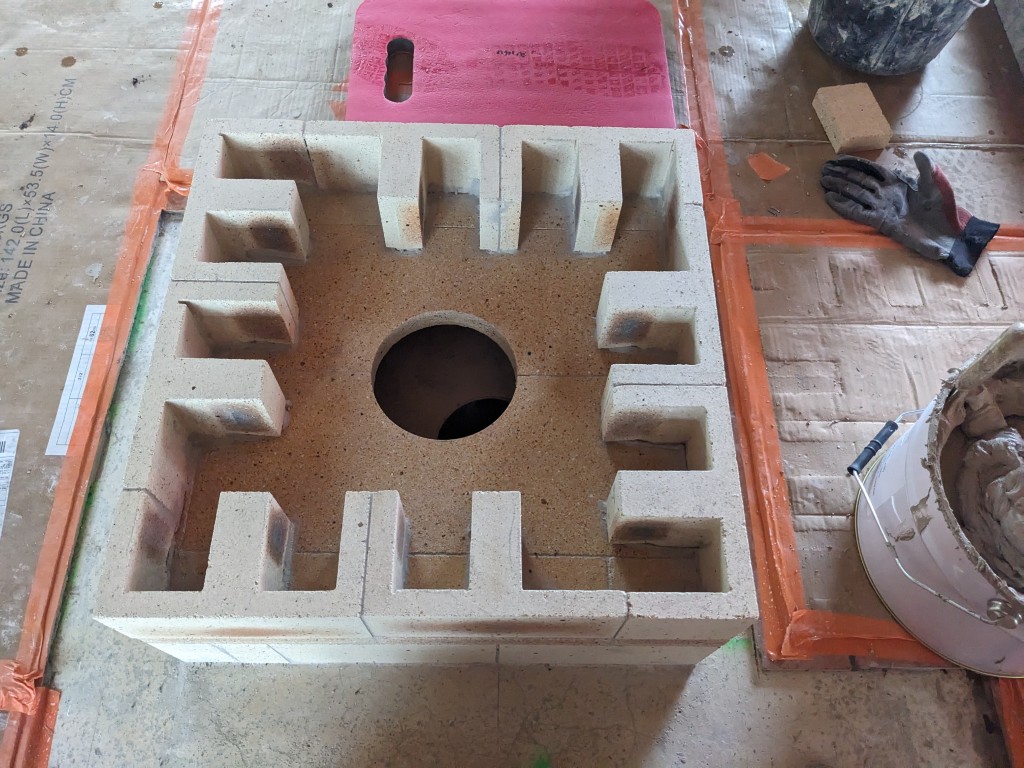

Colonnes d'injection du foyer AFPM/PRSE

Injecteurs du foyer AFPMA/PRSE

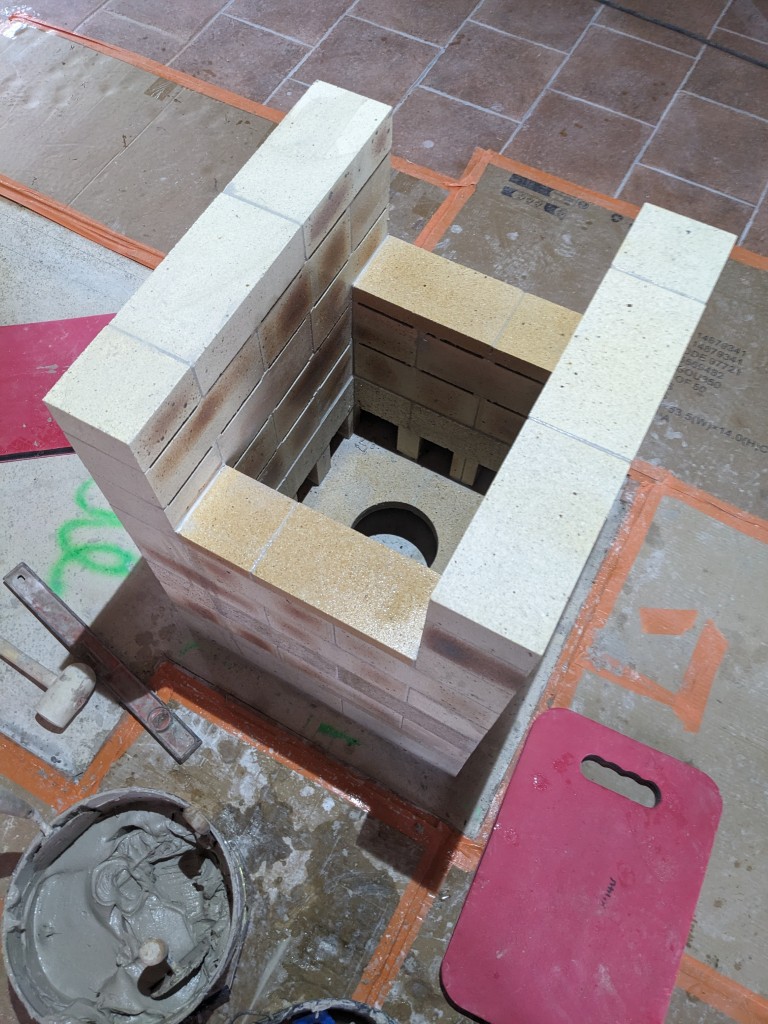

Fermeture des colonnes d'air d'injection

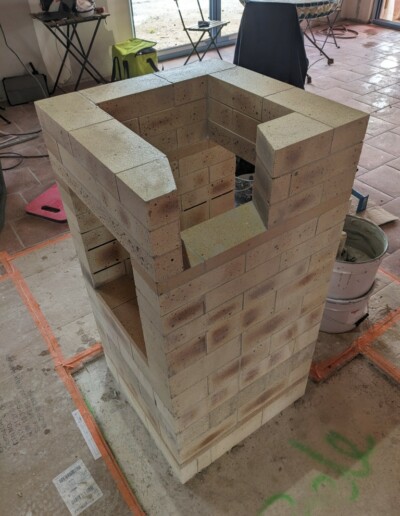

Sortie de foyer biaise

Sortie de foyer

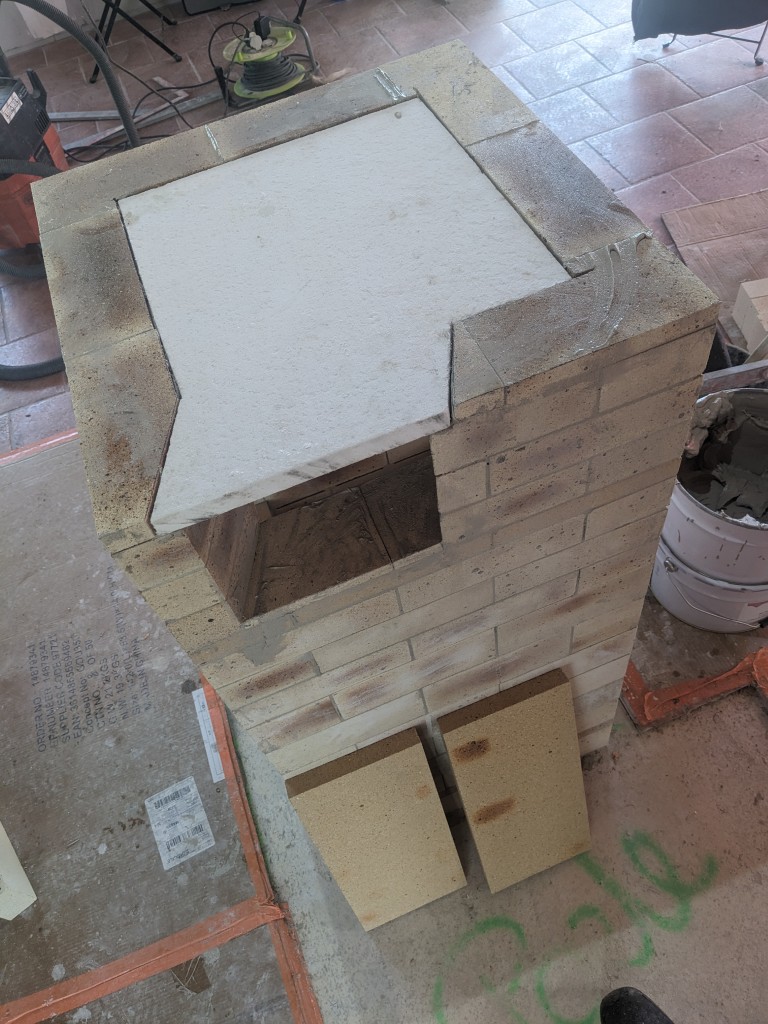

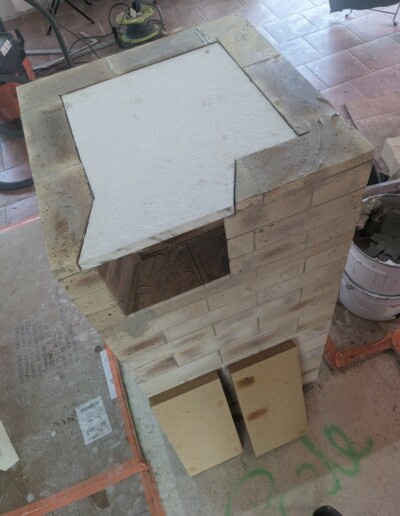

Isolant de dalle sommitale

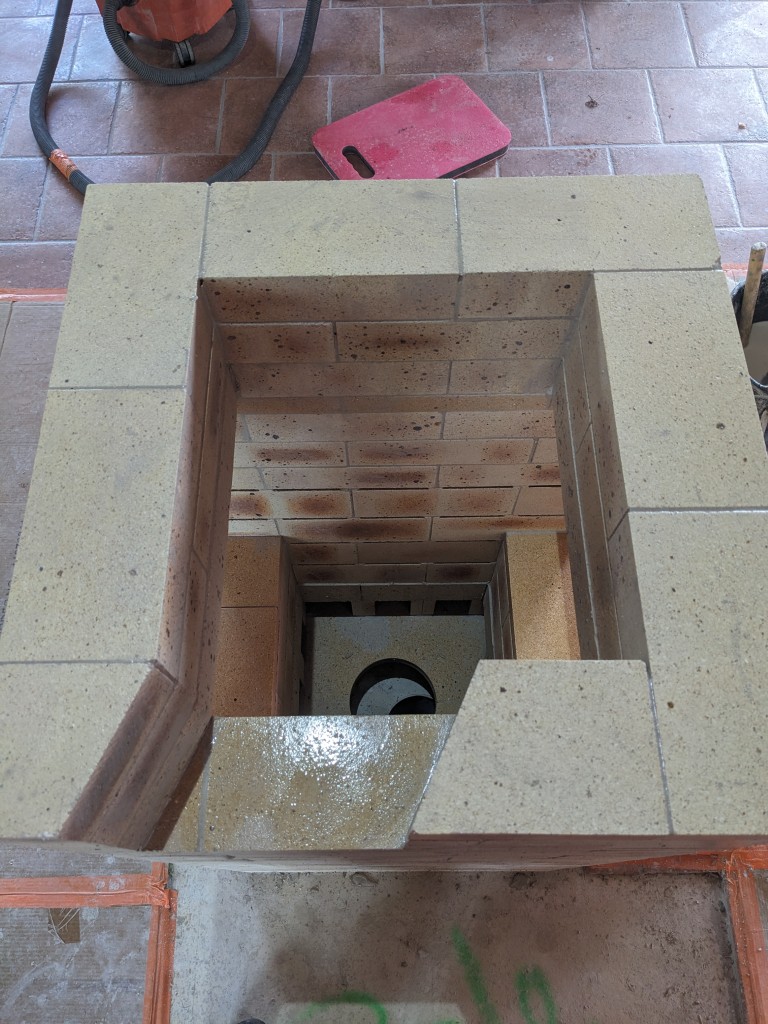

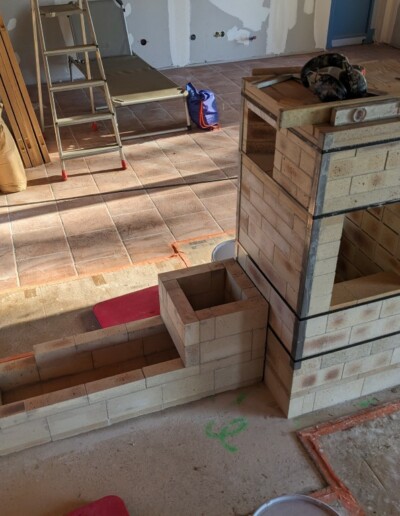

Foyer fermé et cerclé

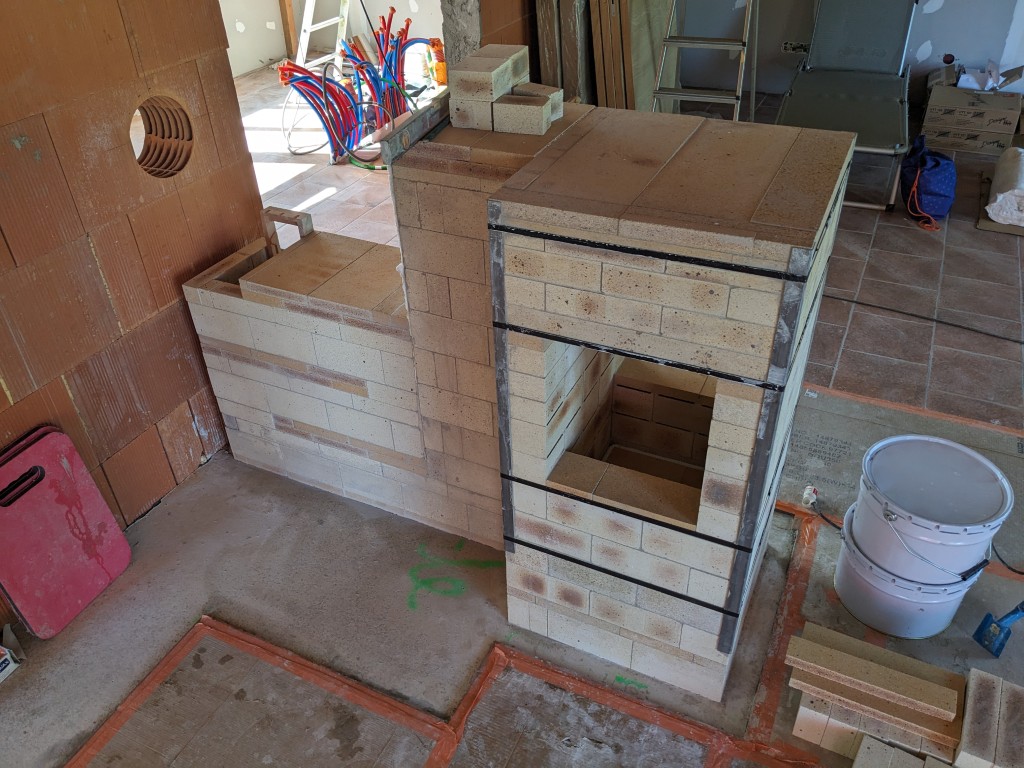

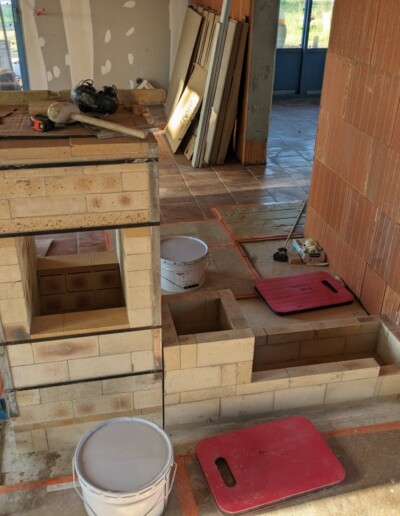

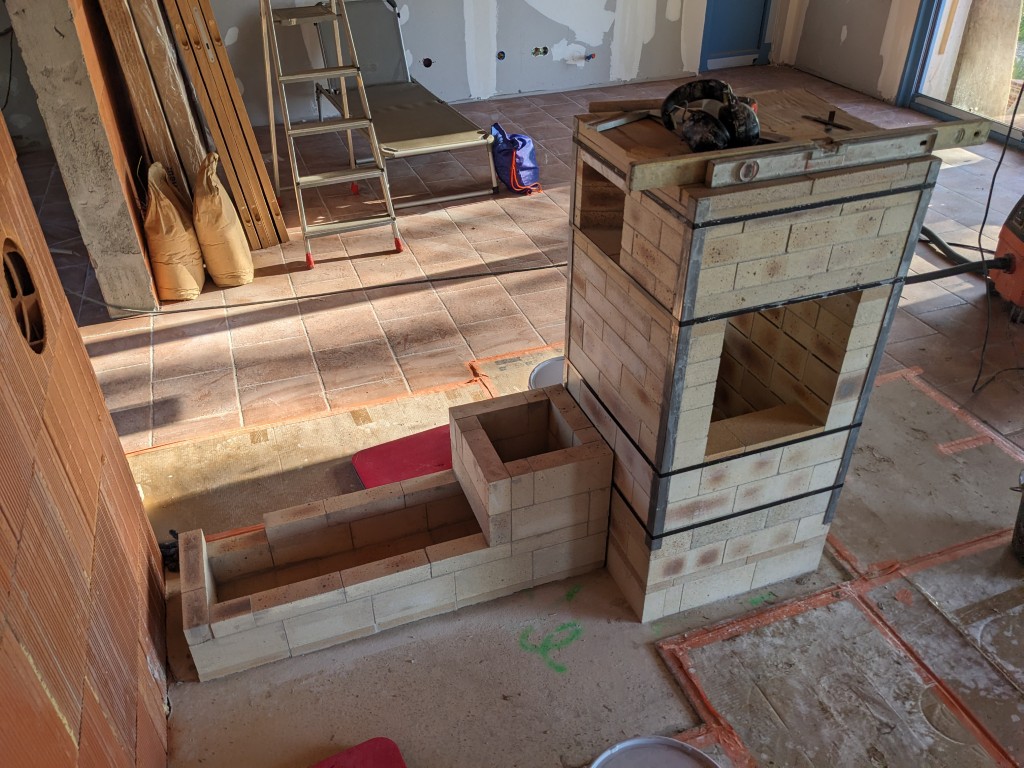

Foyer fermé et cerclé, départ de dossier chauffant

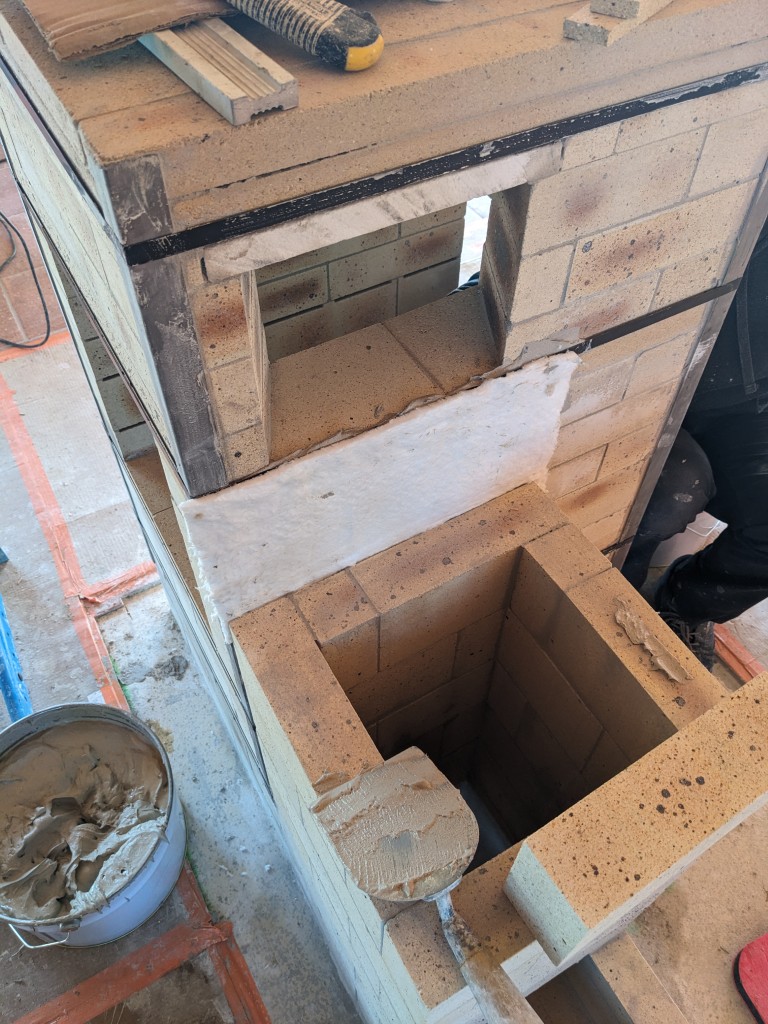

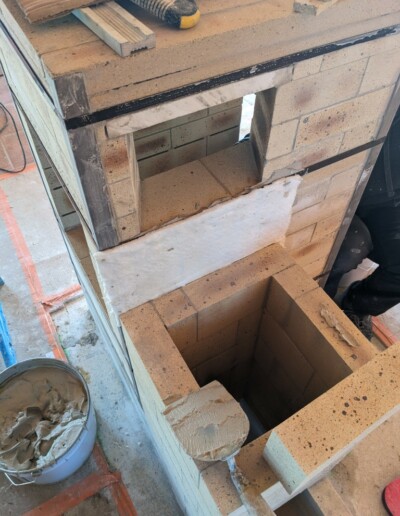

Colonne descendante et sortie de foyer

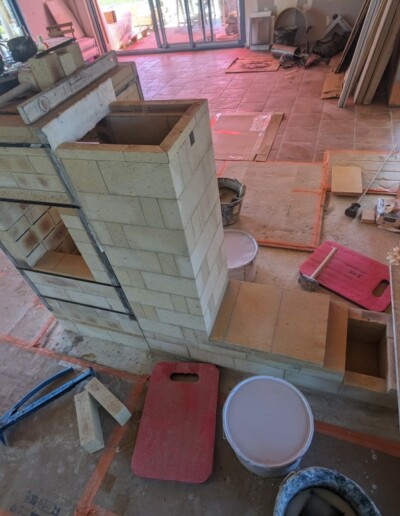

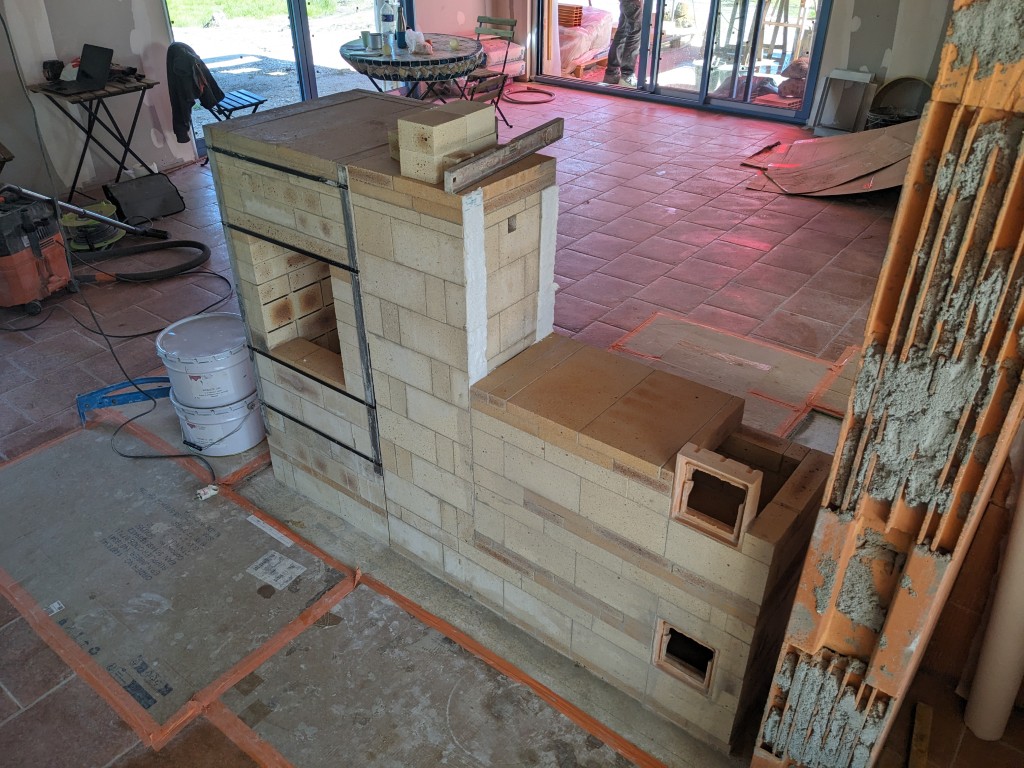

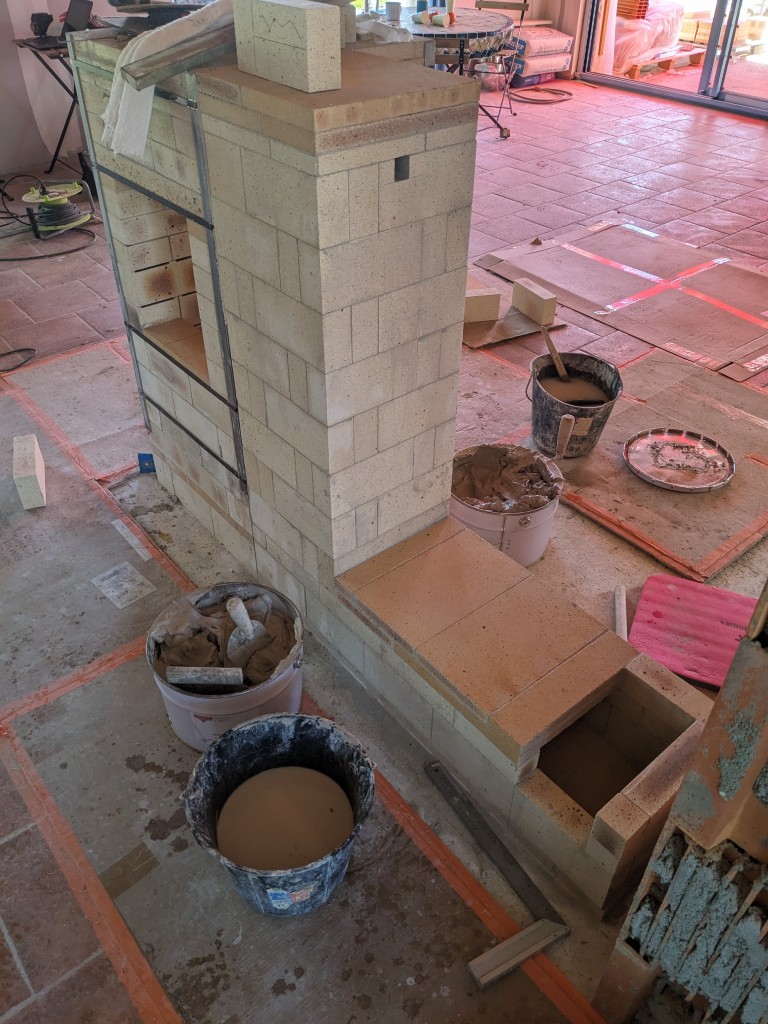

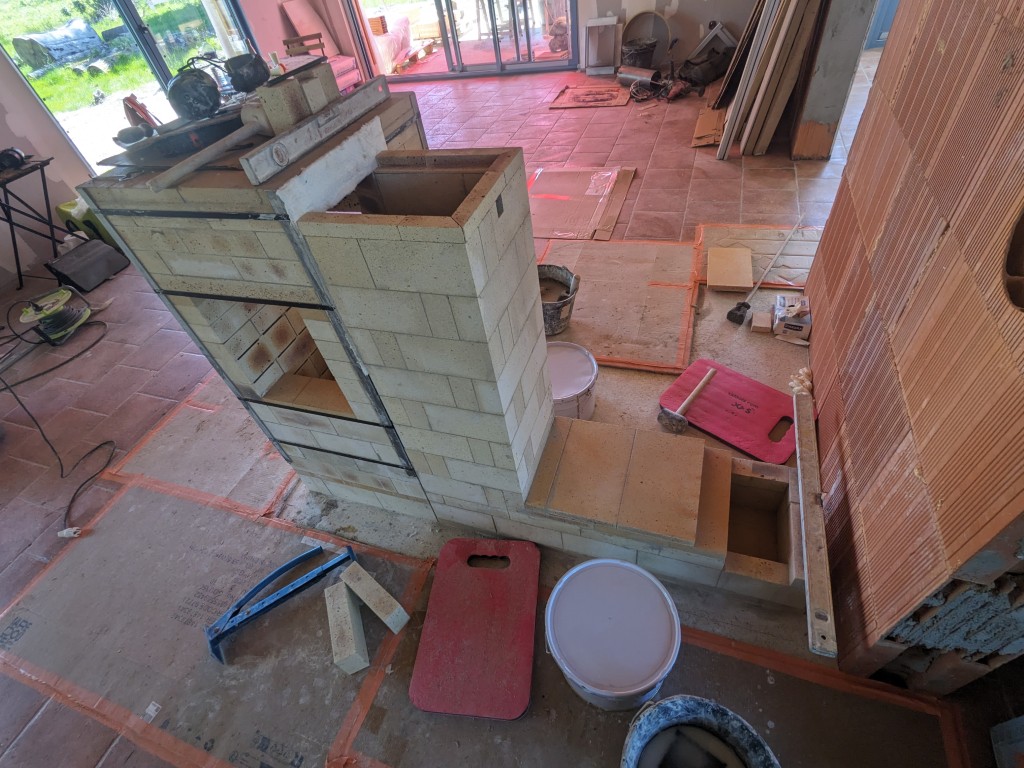

Colonne descendante et début de dossier chauffant

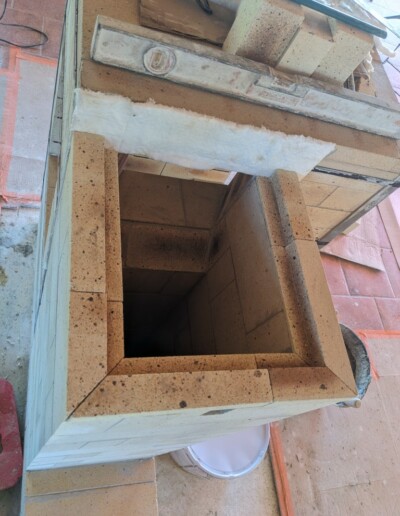

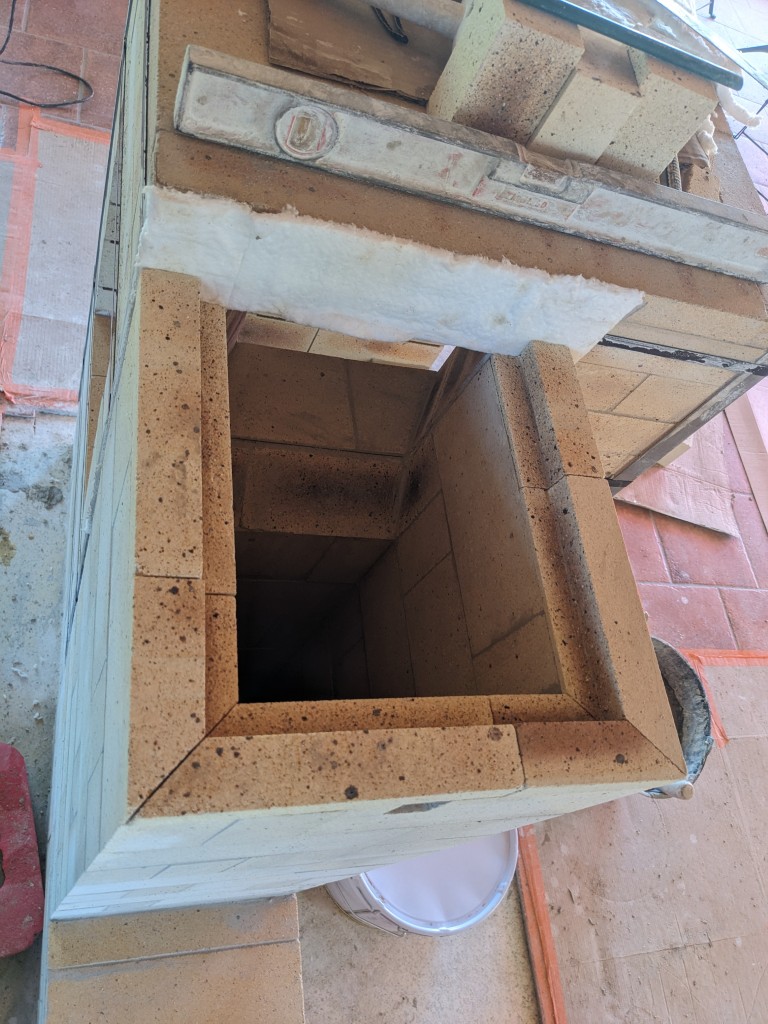

Feuillure pour isolant de colonne chauffante

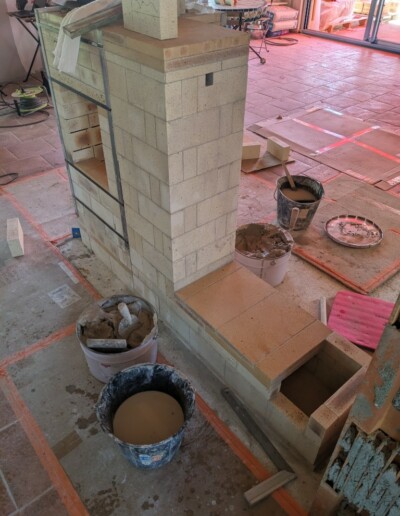

Raccourci permanent

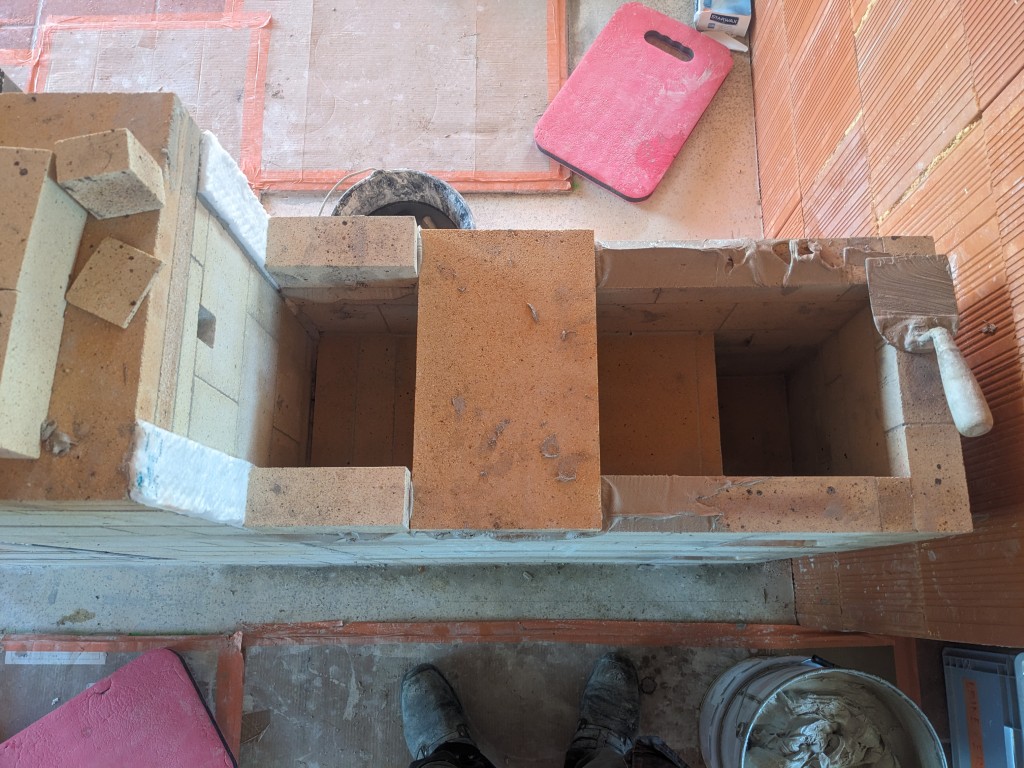

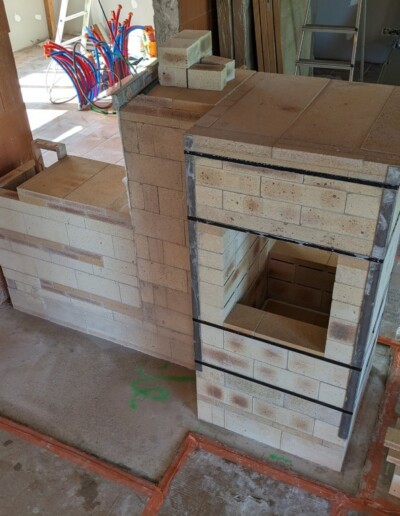

Premier aller retour de l'accumulateur

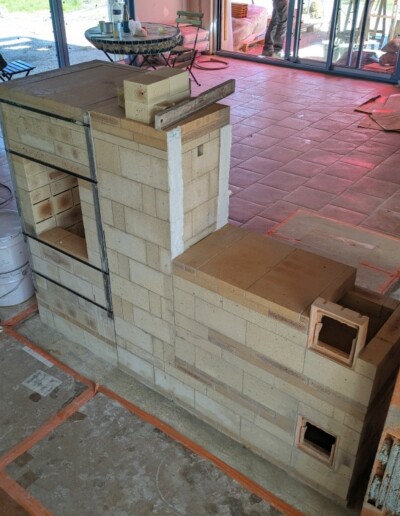

$Trappes de visite réfractaires$

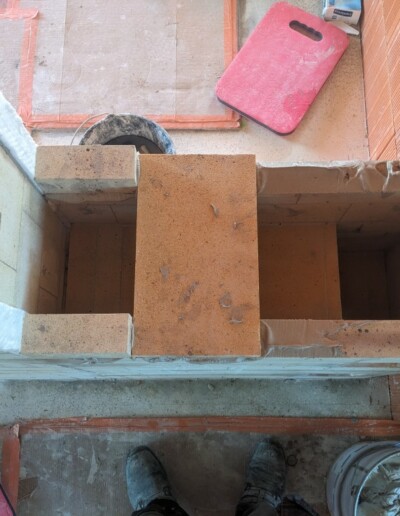

liaison accumulateur et colonne descendante

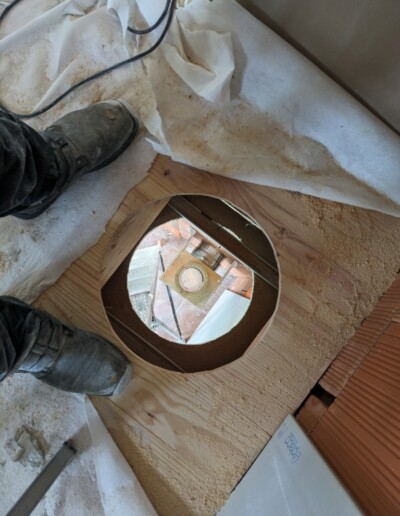

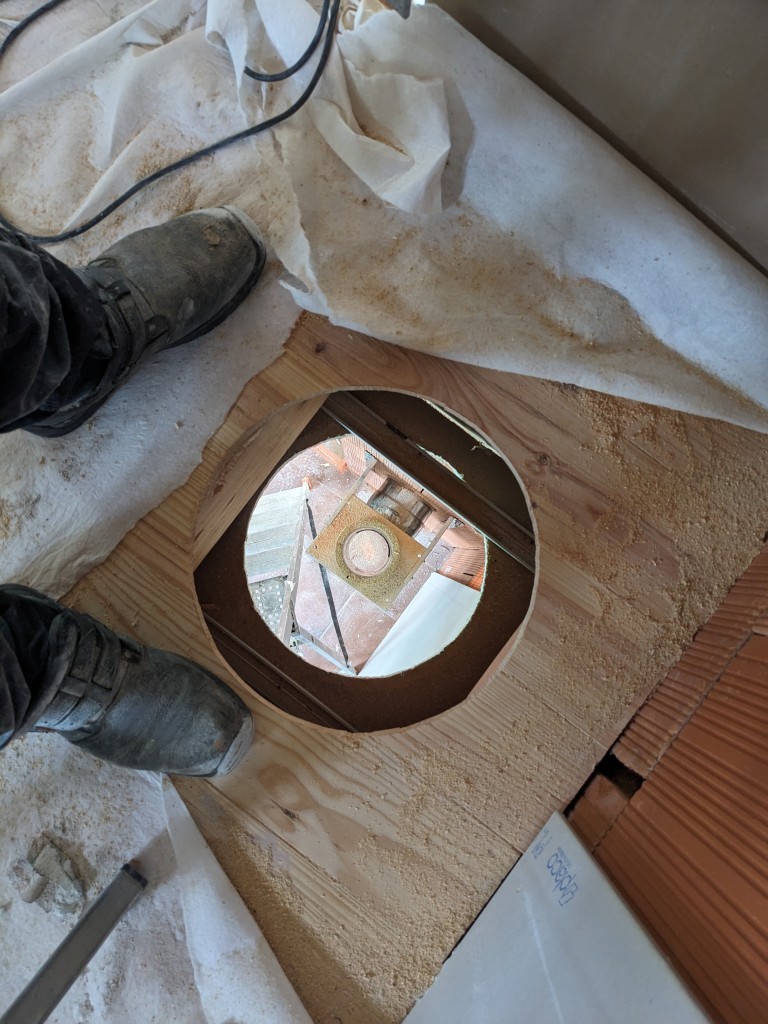

ouverture du plancher pour passage du conduit de fumée

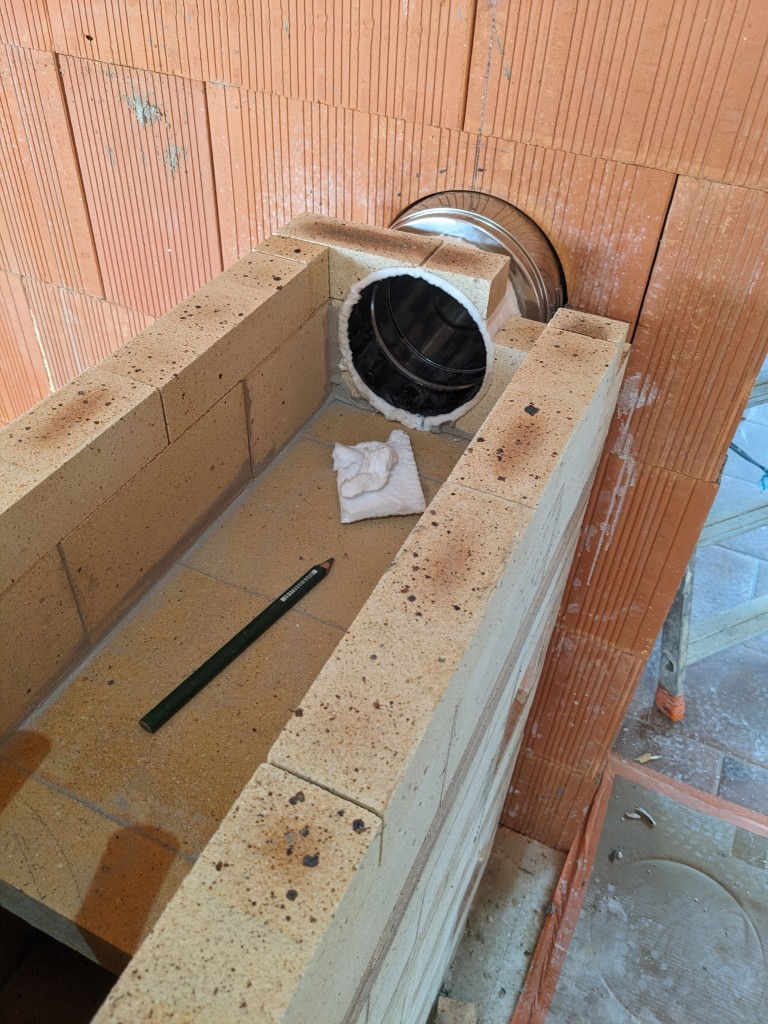

Liaison accumulateur / conduit de fumée

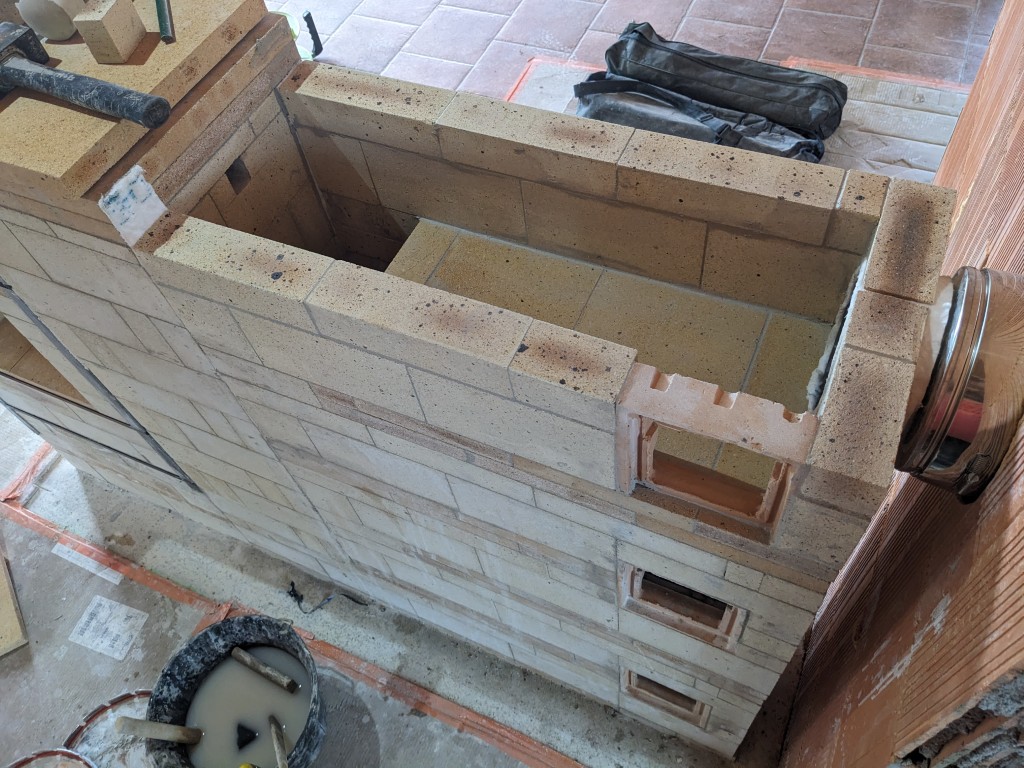

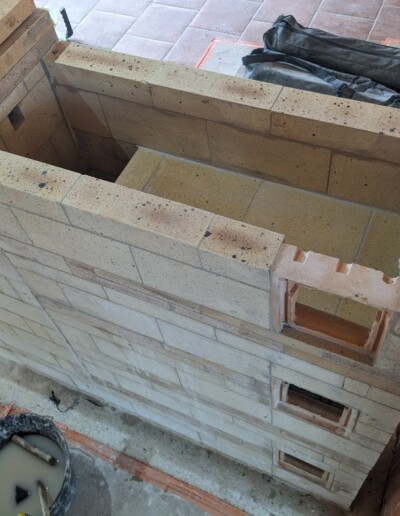

Accumulateur avant fermeture

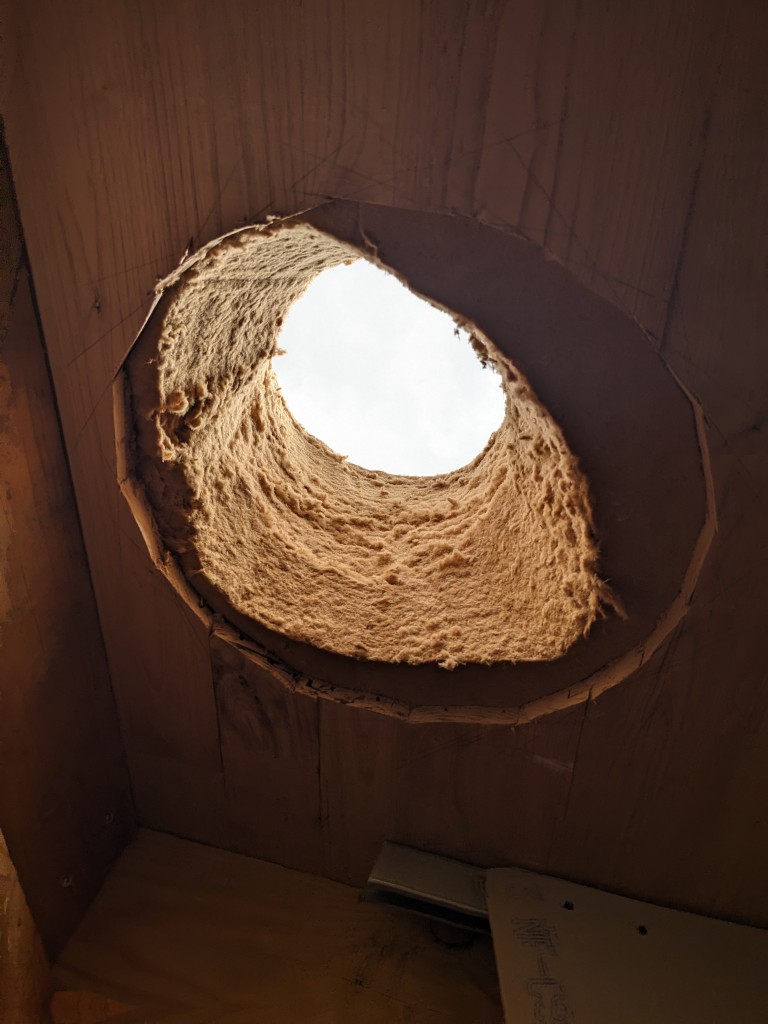

Ouverture du sarking en toiture

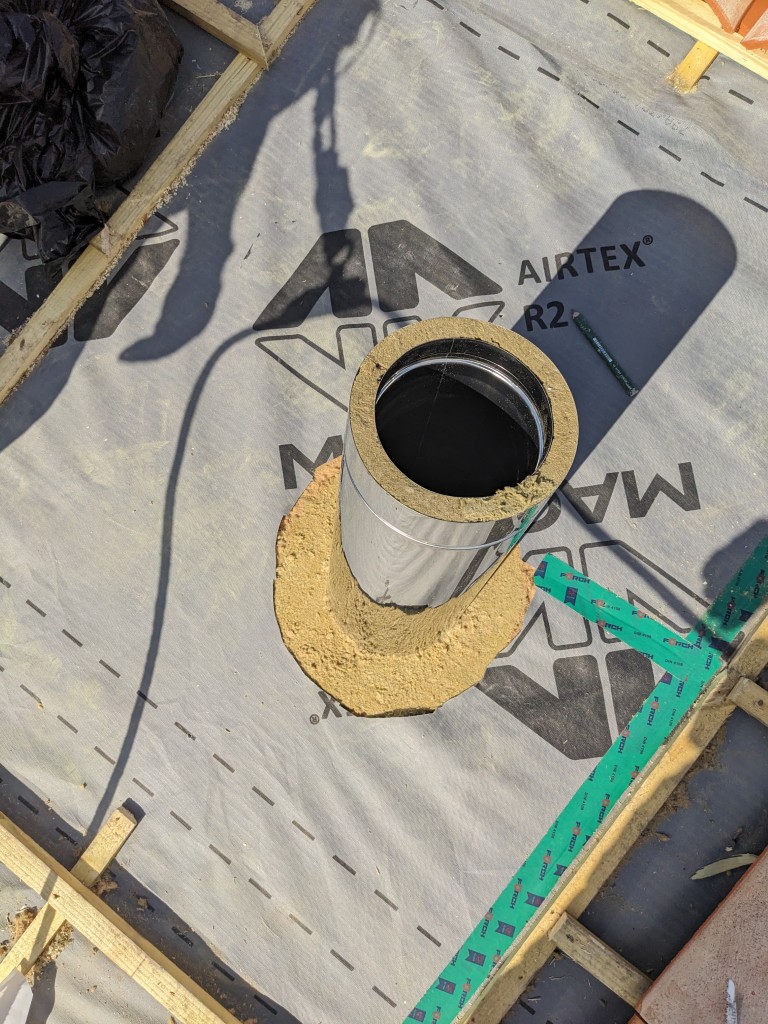

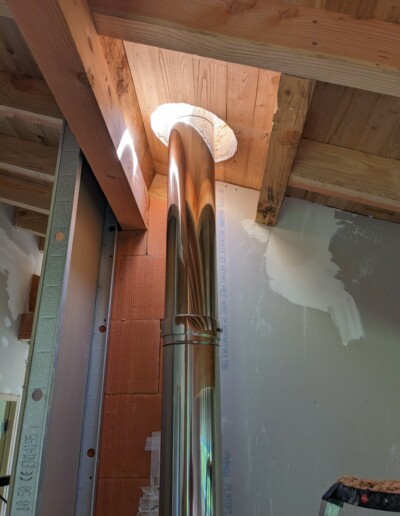

passage du conduit avant pose de la coquille

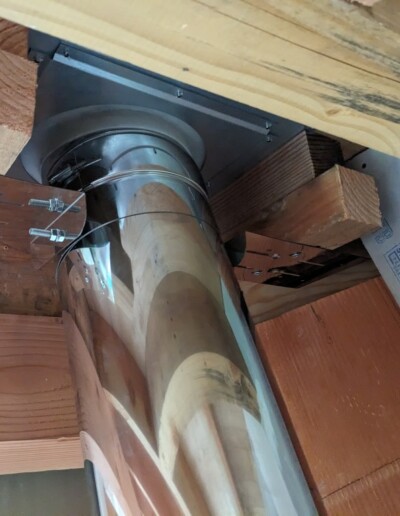

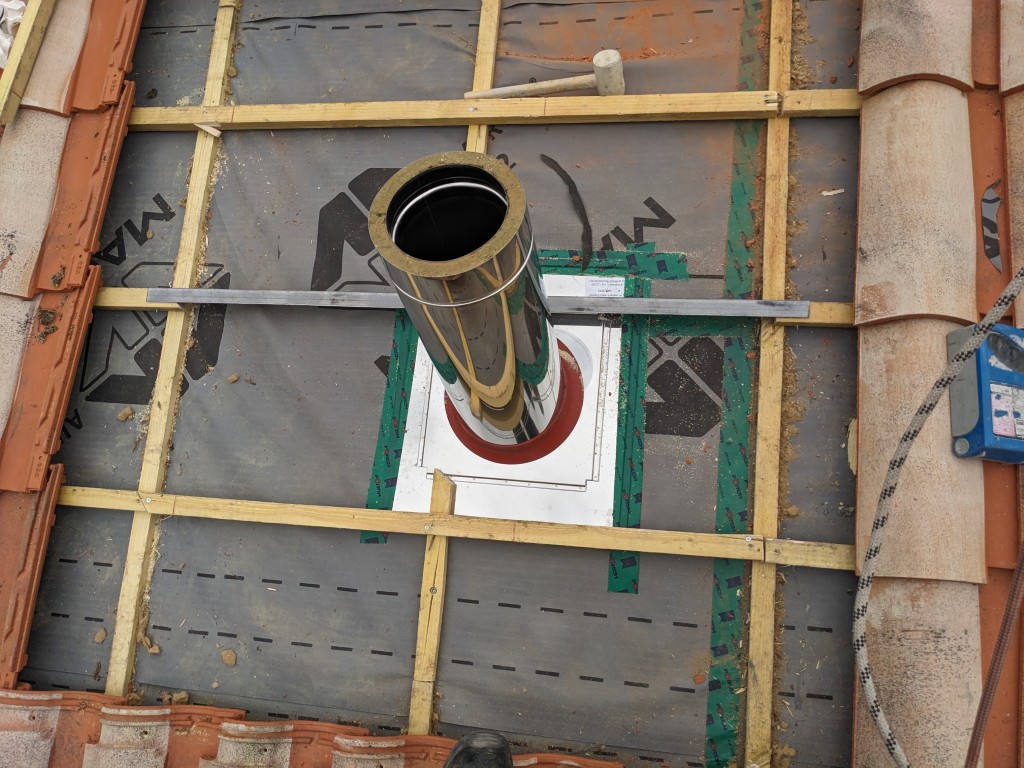

Plaque d'étanchéité du conduit de fumée

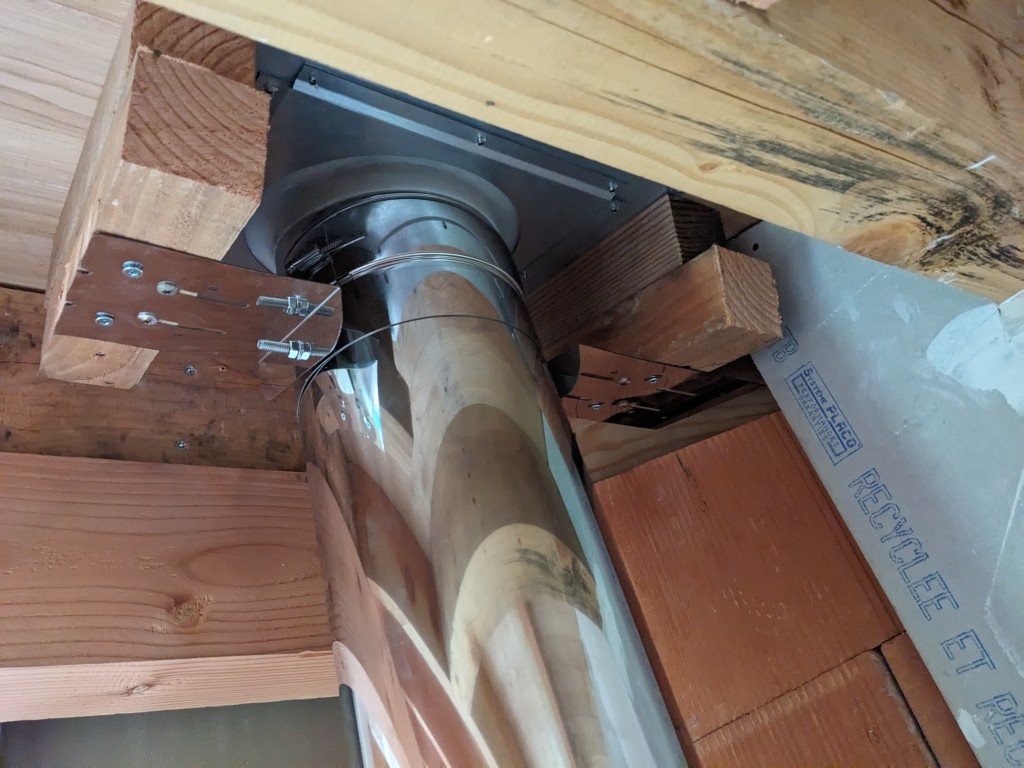

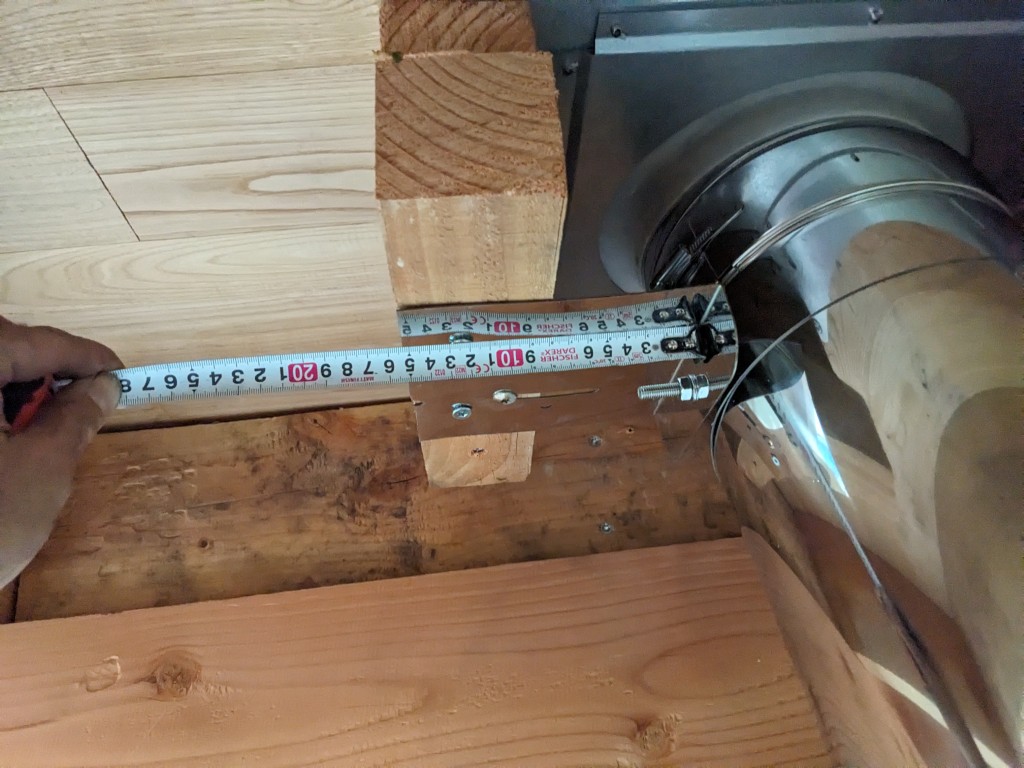

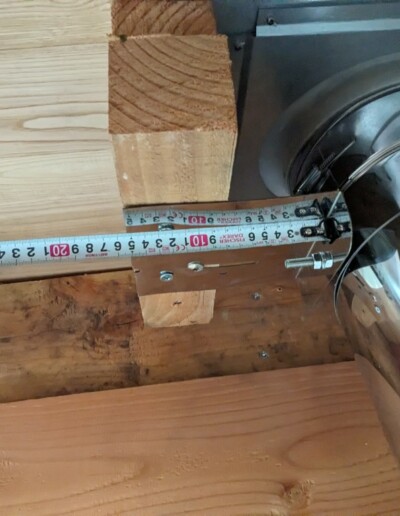

distance de sécurité autour du conduit de fumée vue de dessous

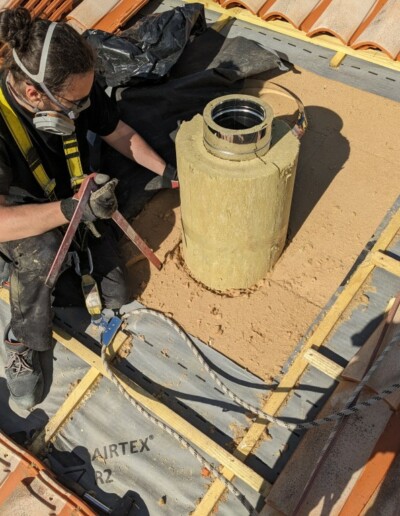

coquille isolante au contact de la laine de bois du sarking

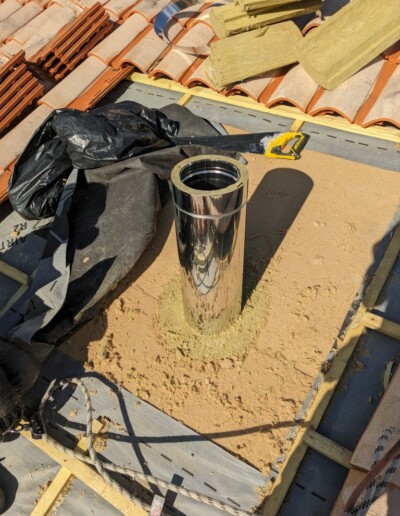

coquille isolante recoupée

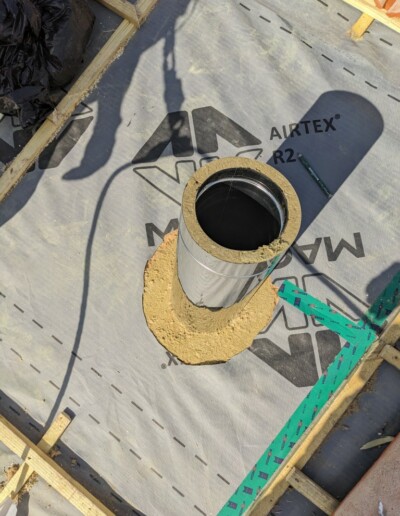

repose du part pluie autour du conduit

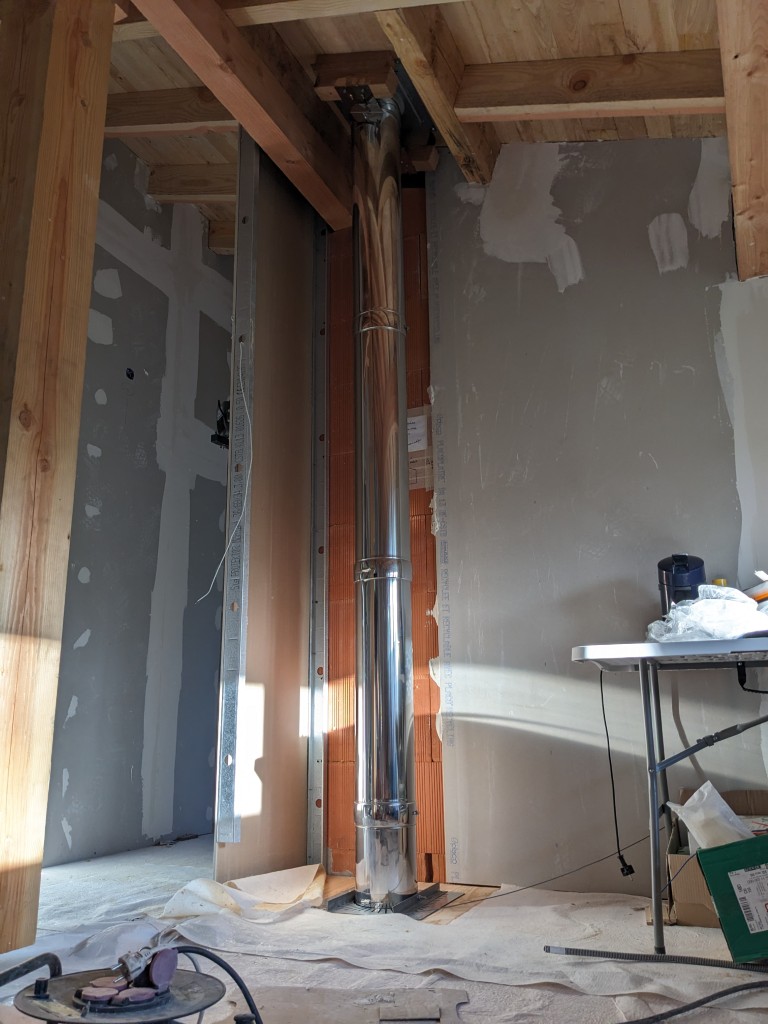

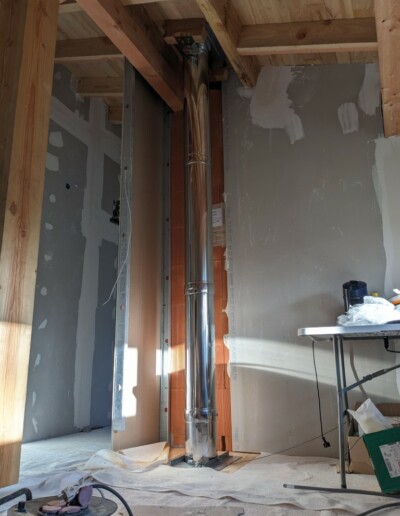

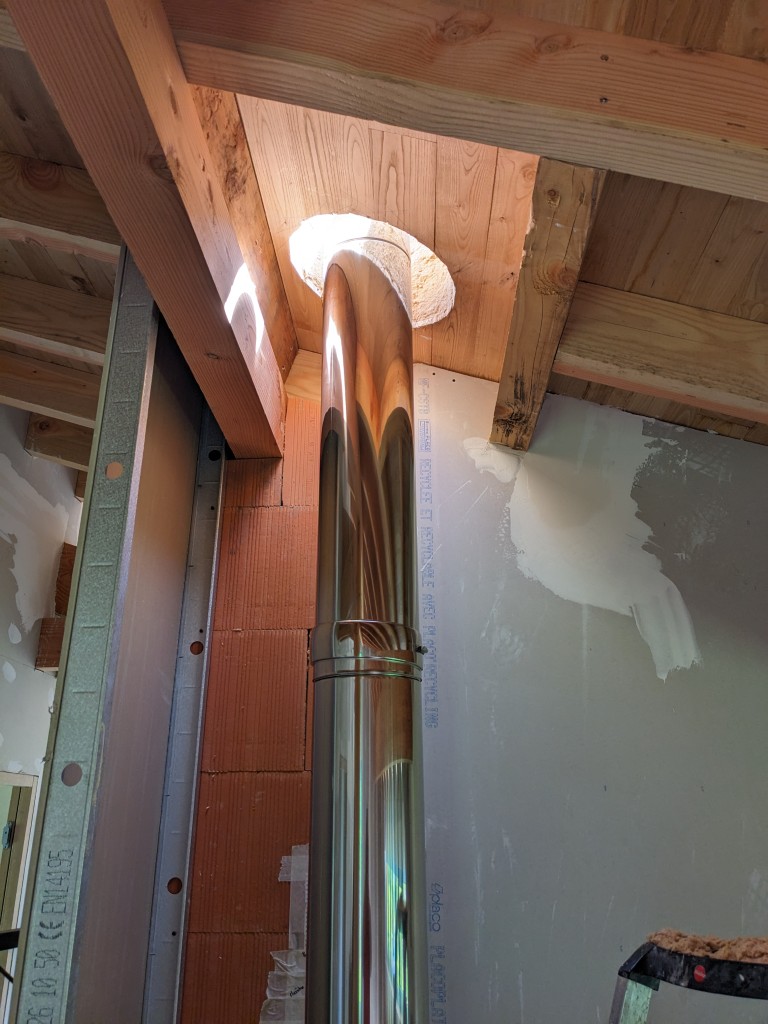

Conduit de fumée vu de l'étage

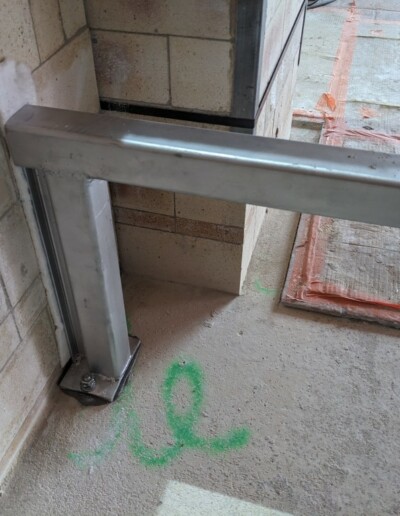

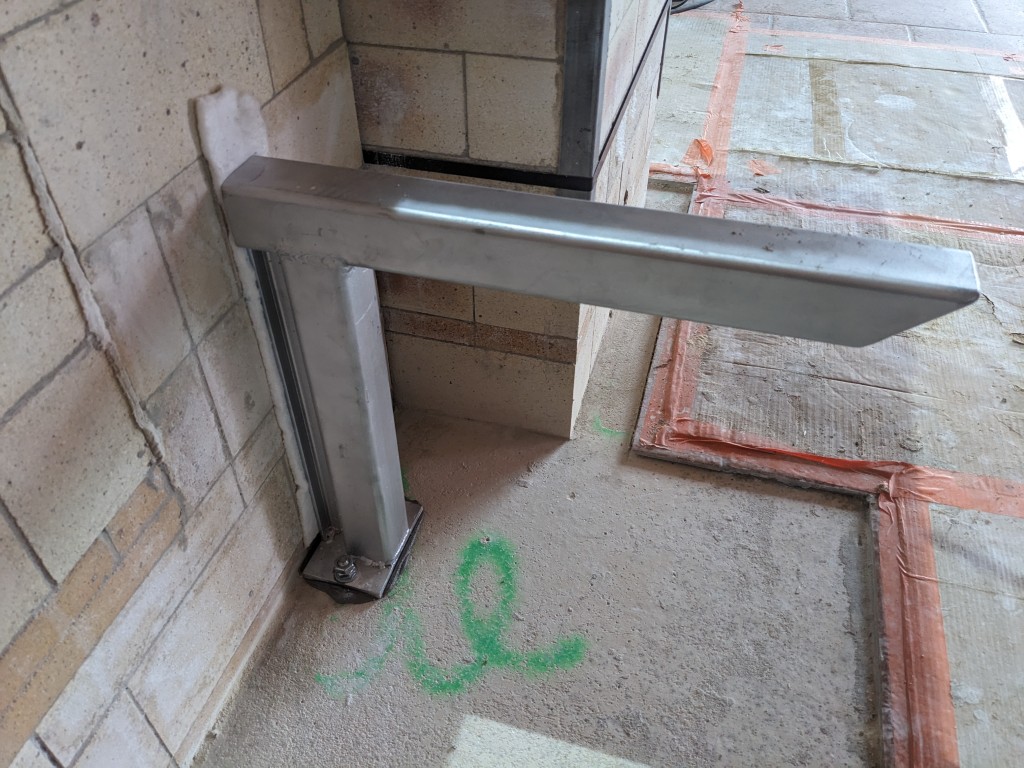

Support pour banc suspendu

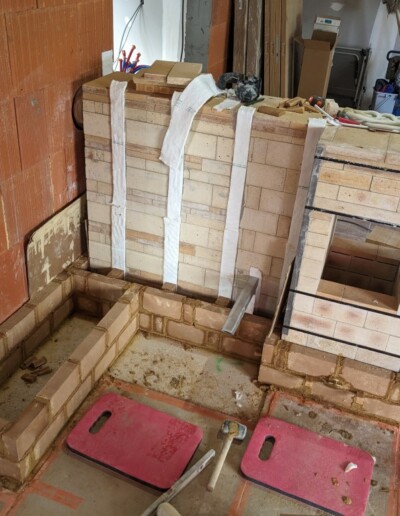

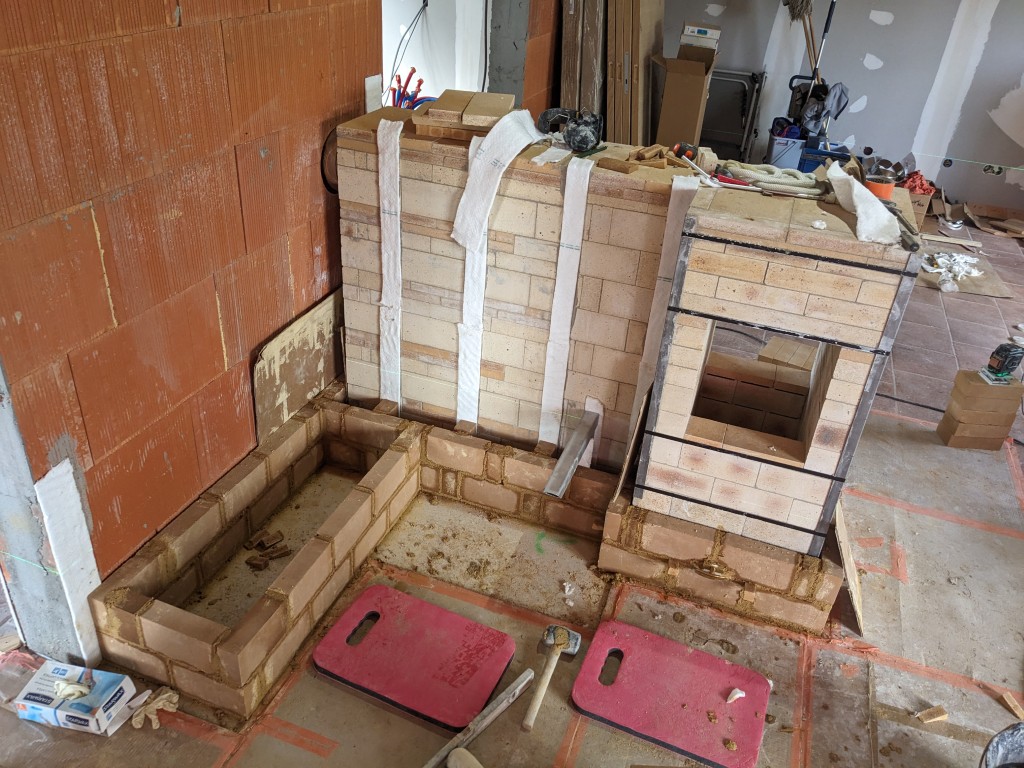

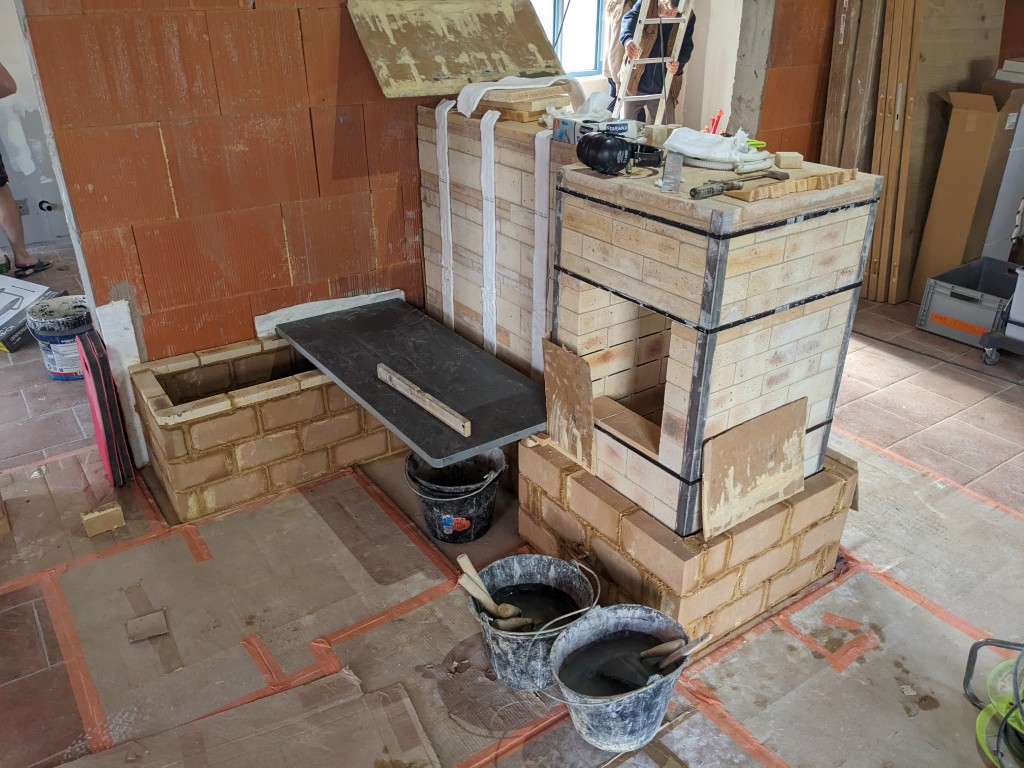

départ du banc non chauffant

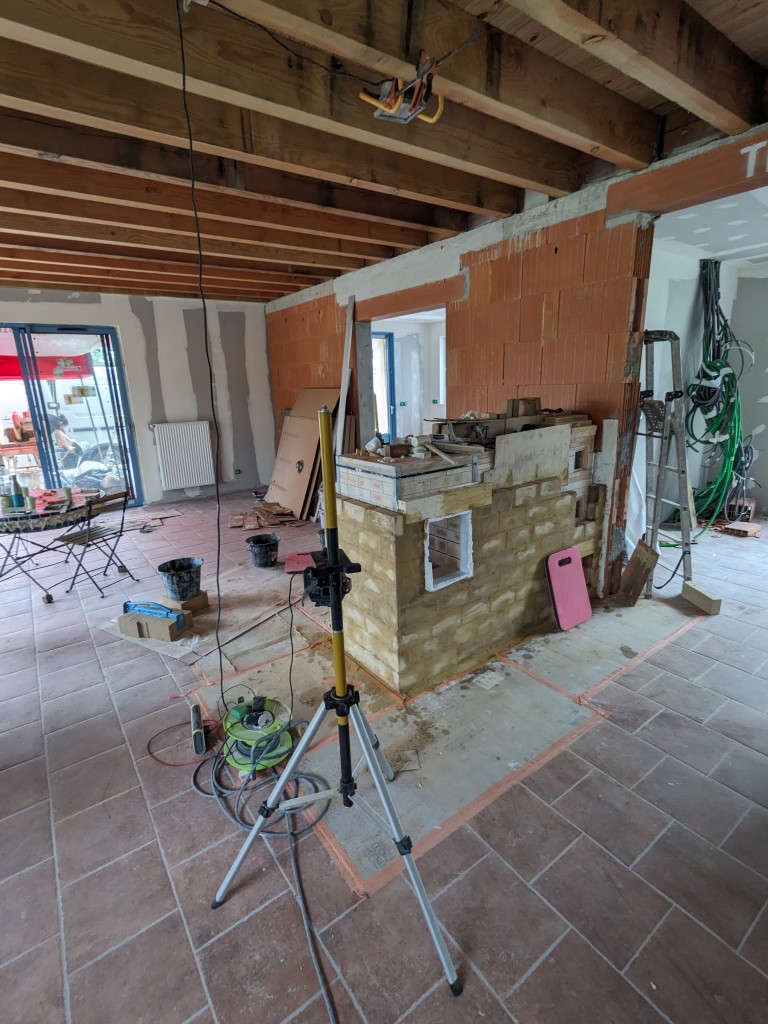

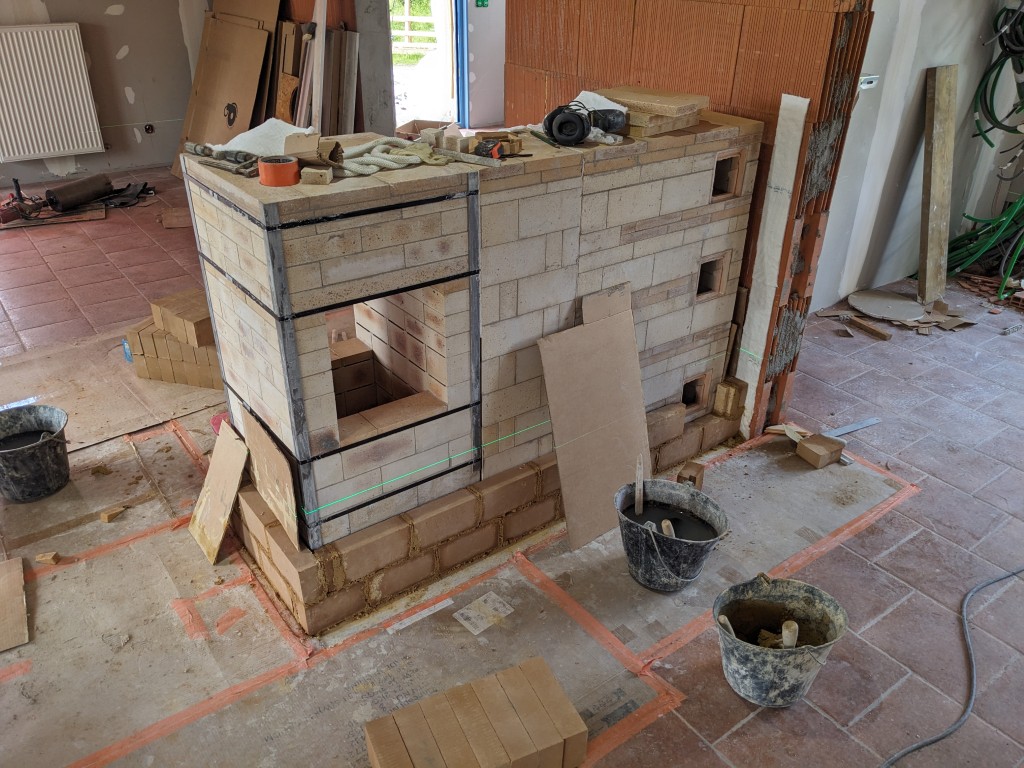

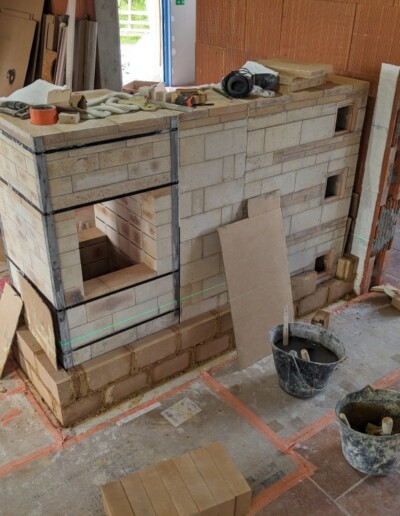

Début d'habillage

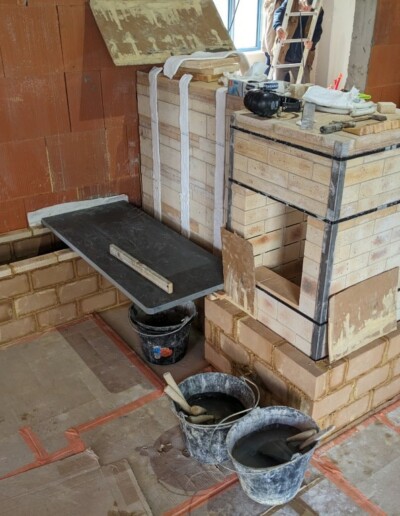

Pose de la pierre de banc suspendue

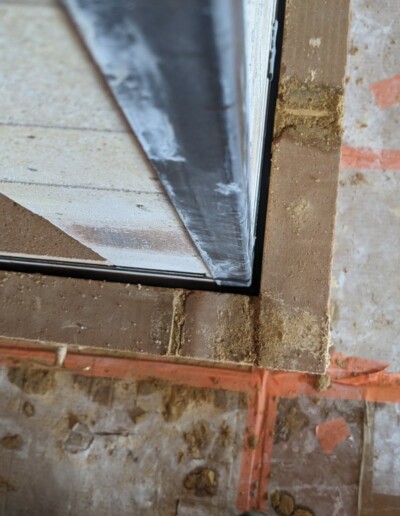

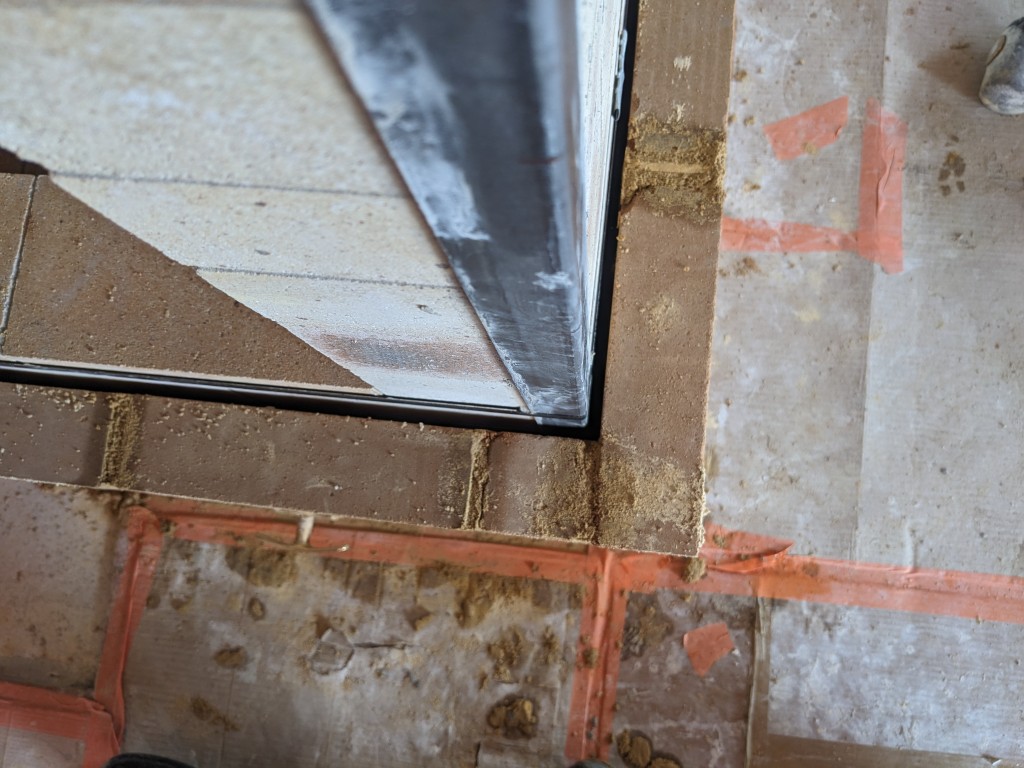

Espace de dilatation entre cœur et habillage

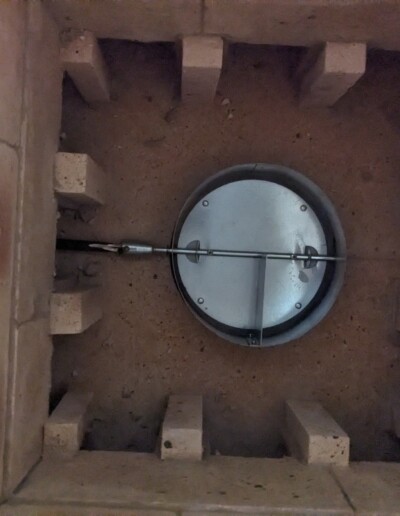

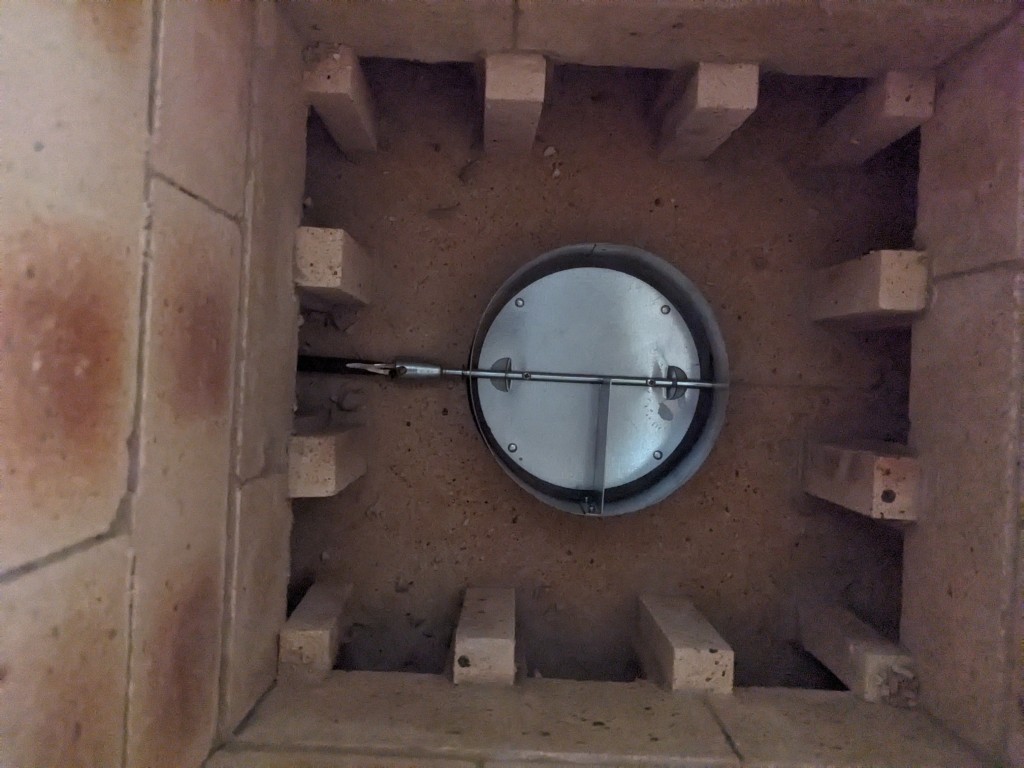

Clapet rotatif

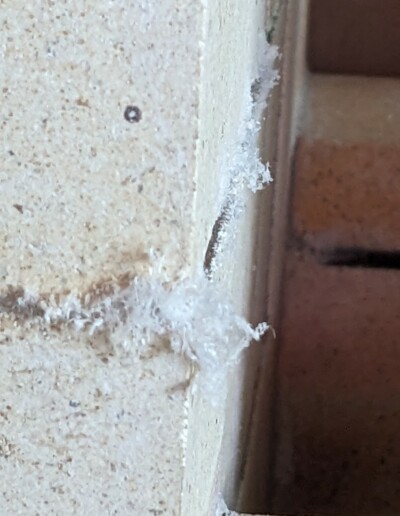

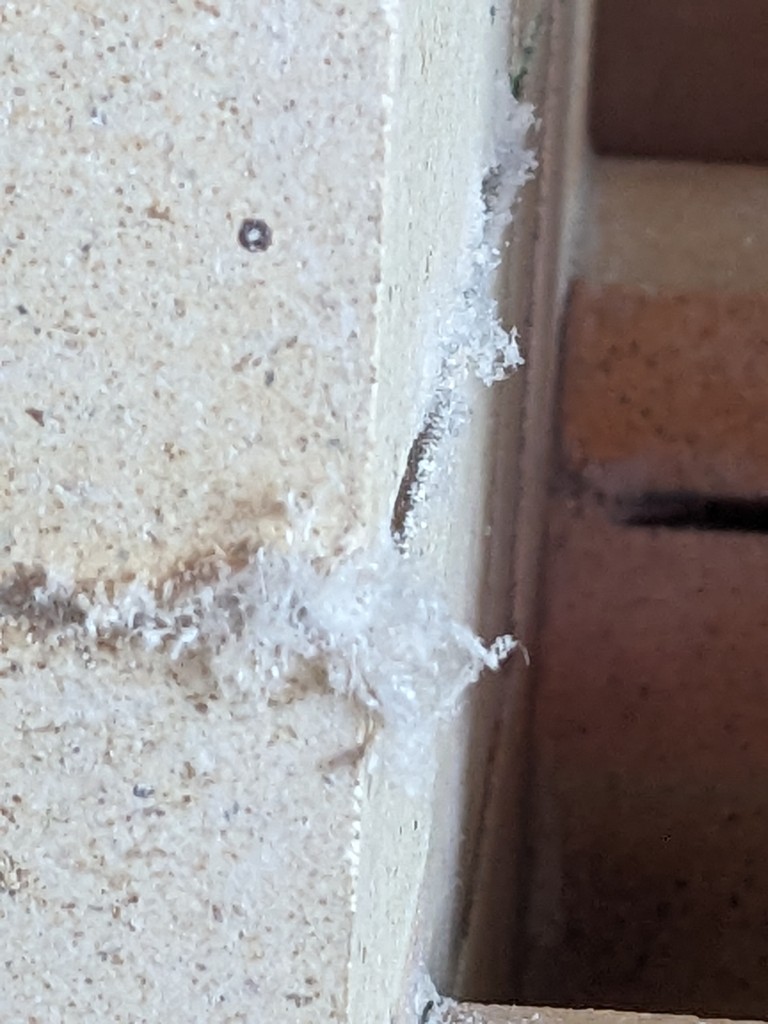

efflorescences de coulis silicaté

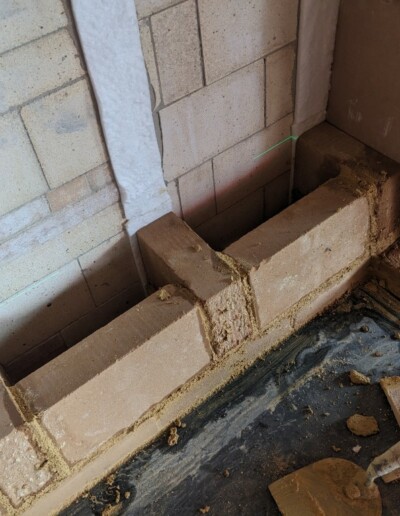

Détail d'appui du dossier incliné

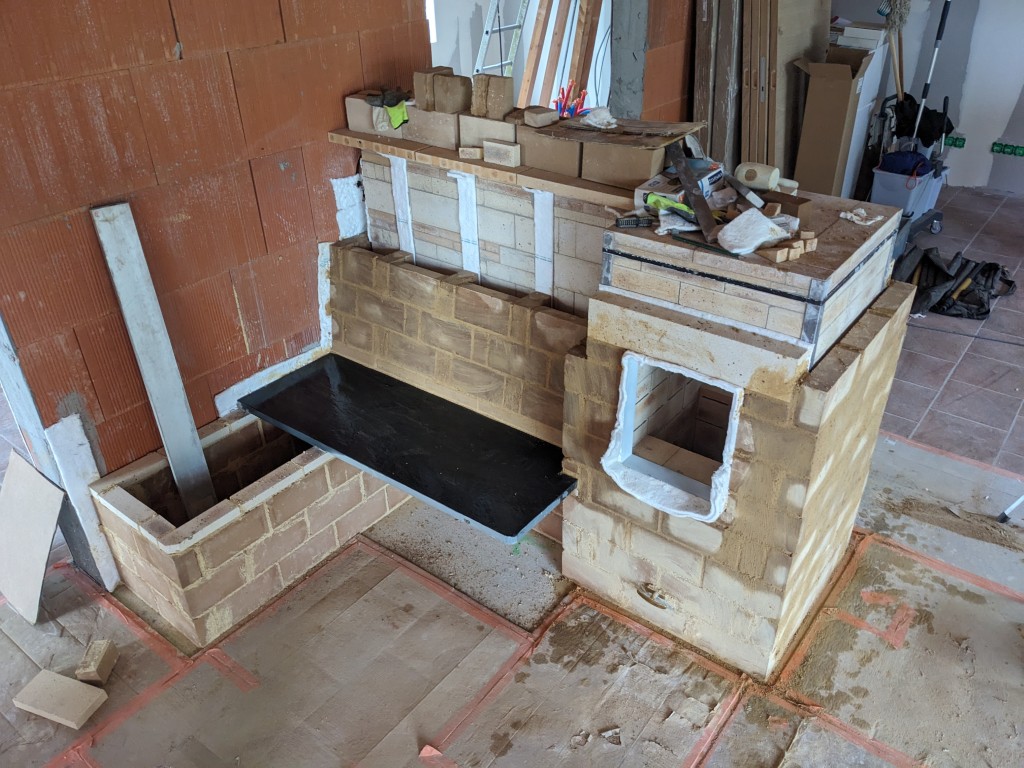

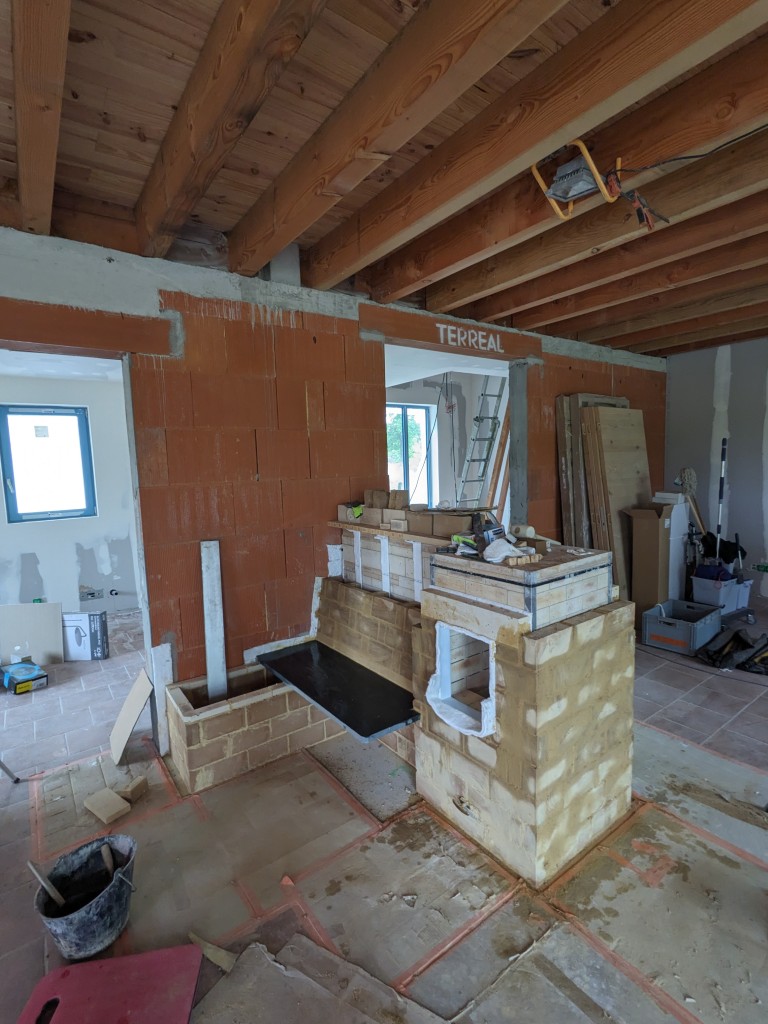

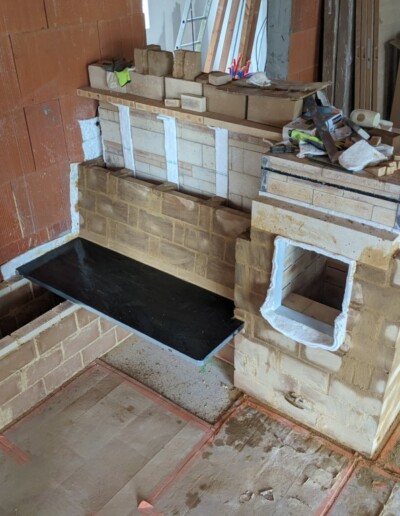

Avancement du dossier incliné

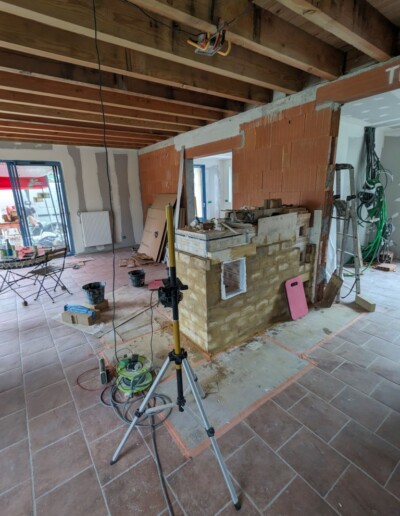

feuillure pour trappe de visite d'habillage

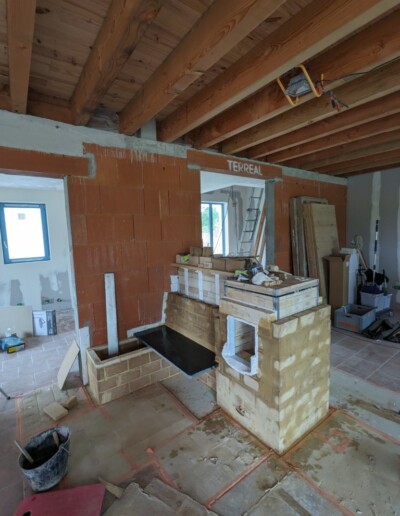

pose du linteau d'habillage

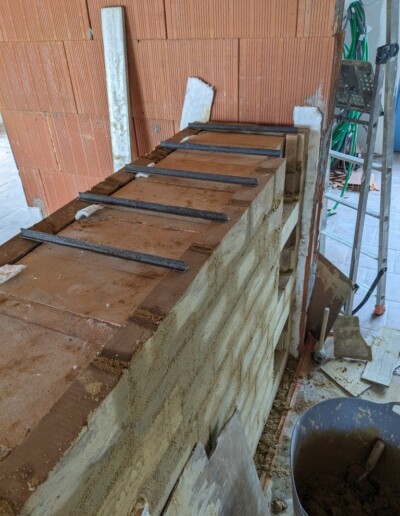

support de fermeture de poêle

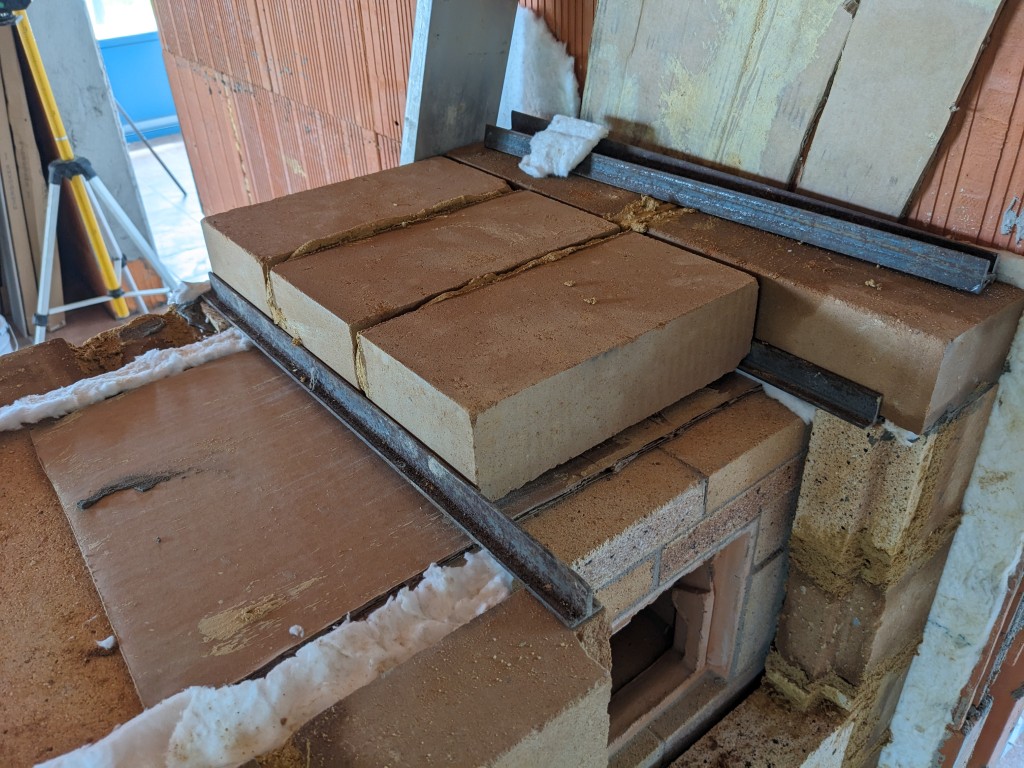

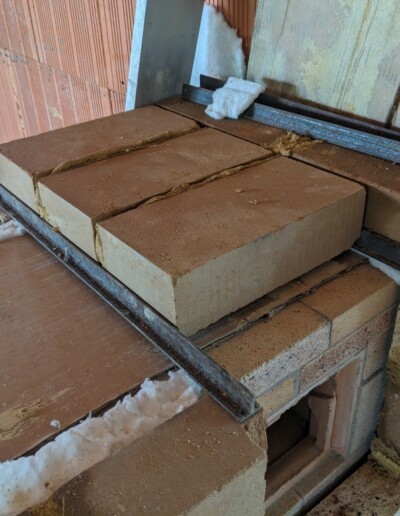

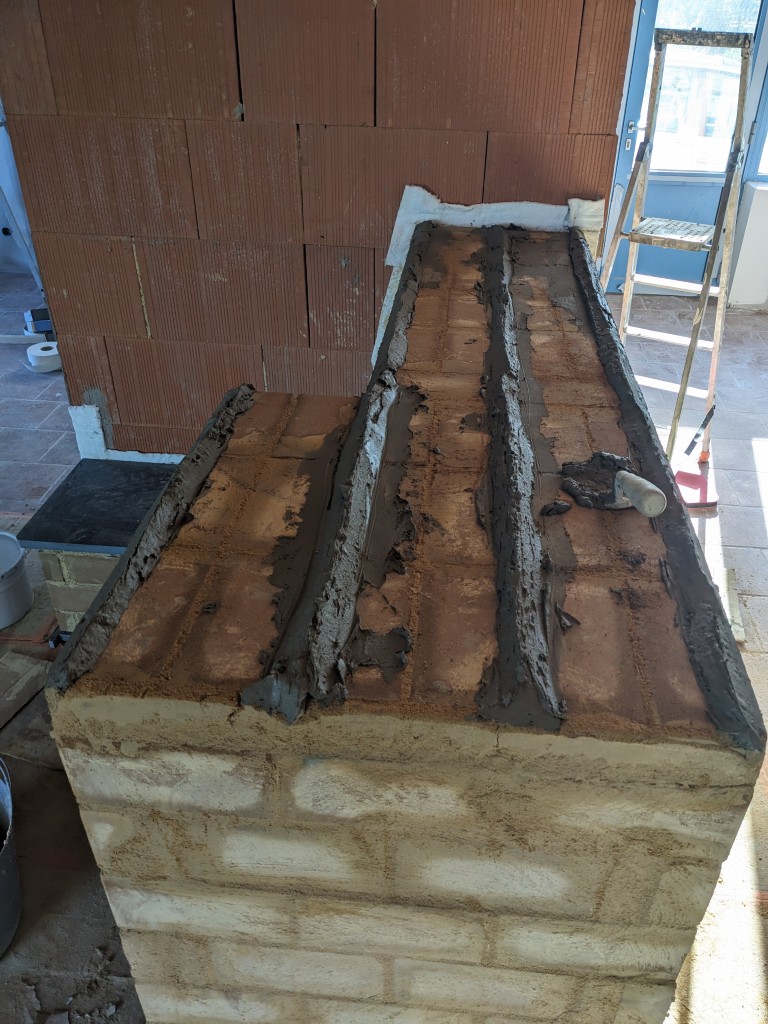

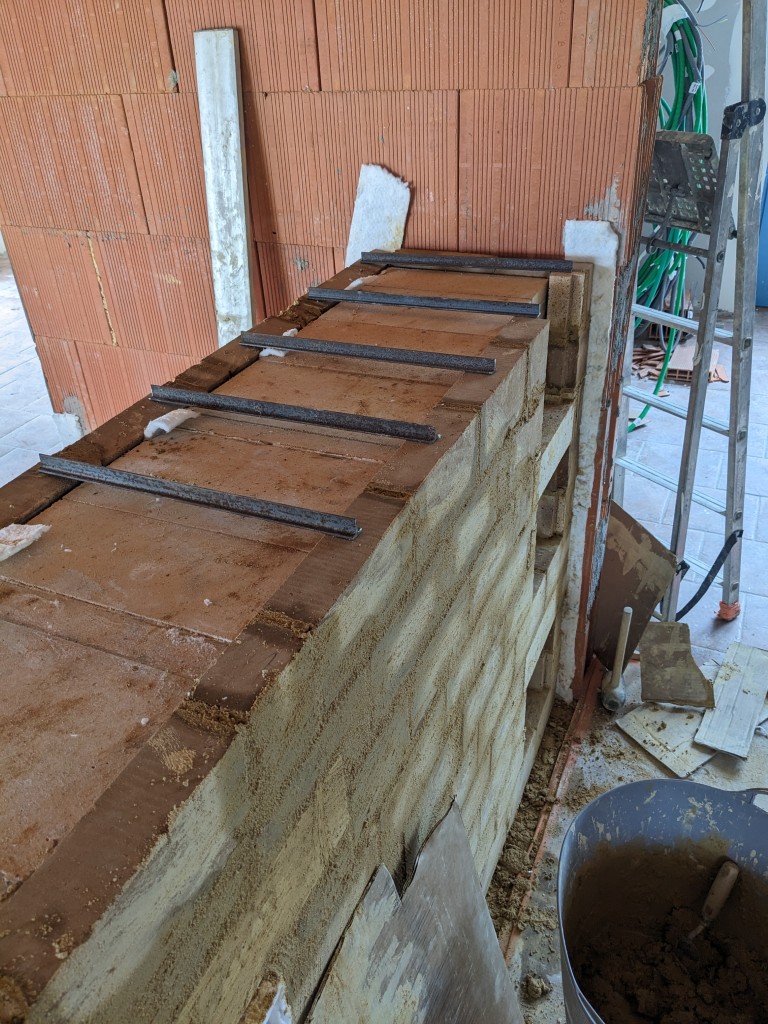

Briques de fermeture posées sur cornières

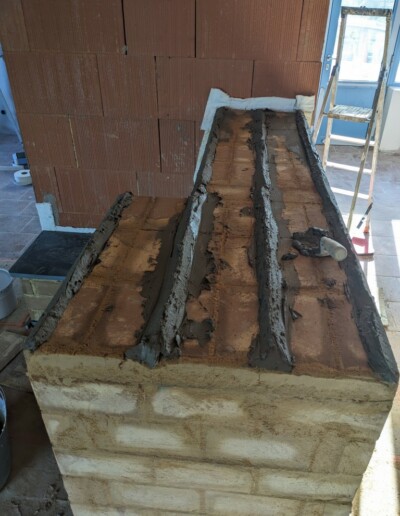

Colle pour pose de pierre d'habillage

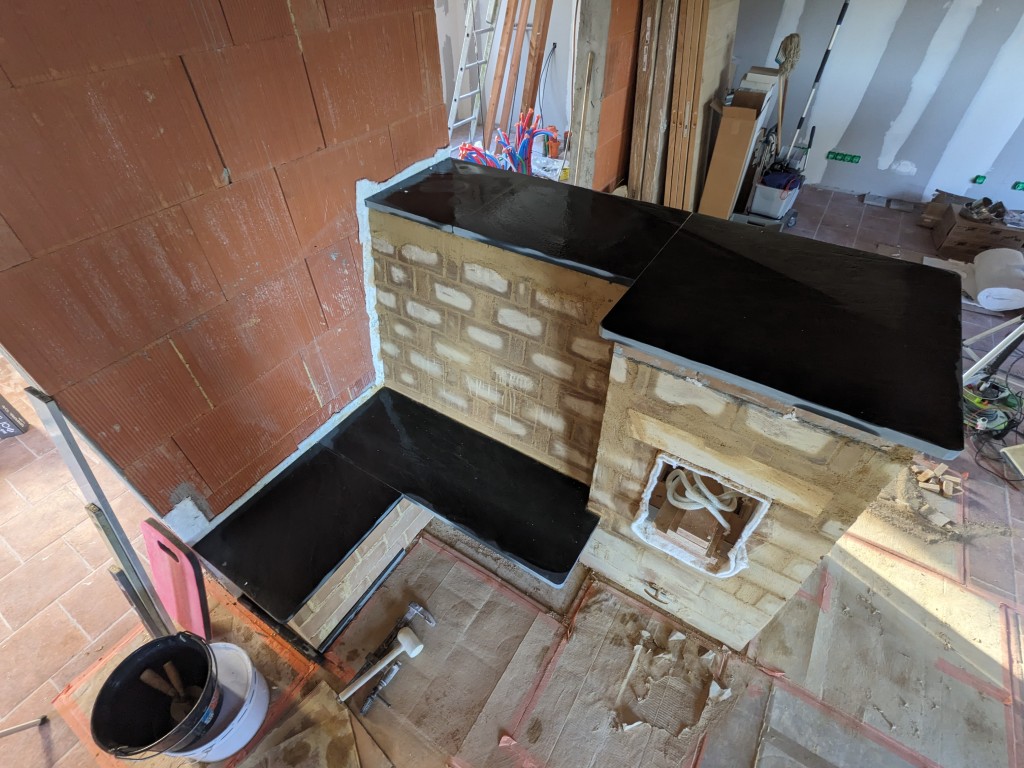

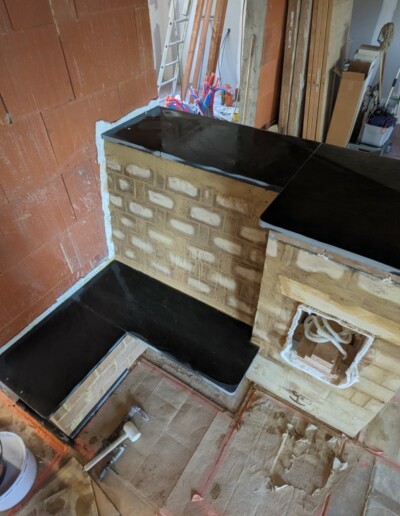

Pierres d'habillage côté banc

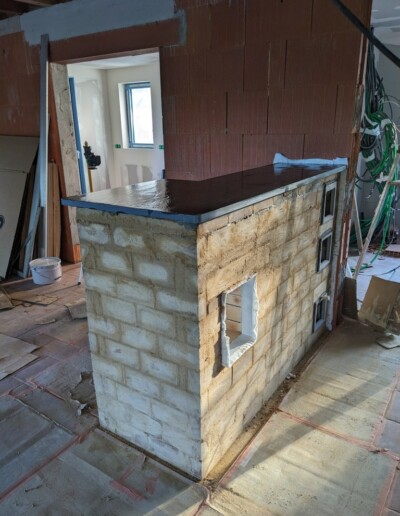

pierre d'habillage côté droit

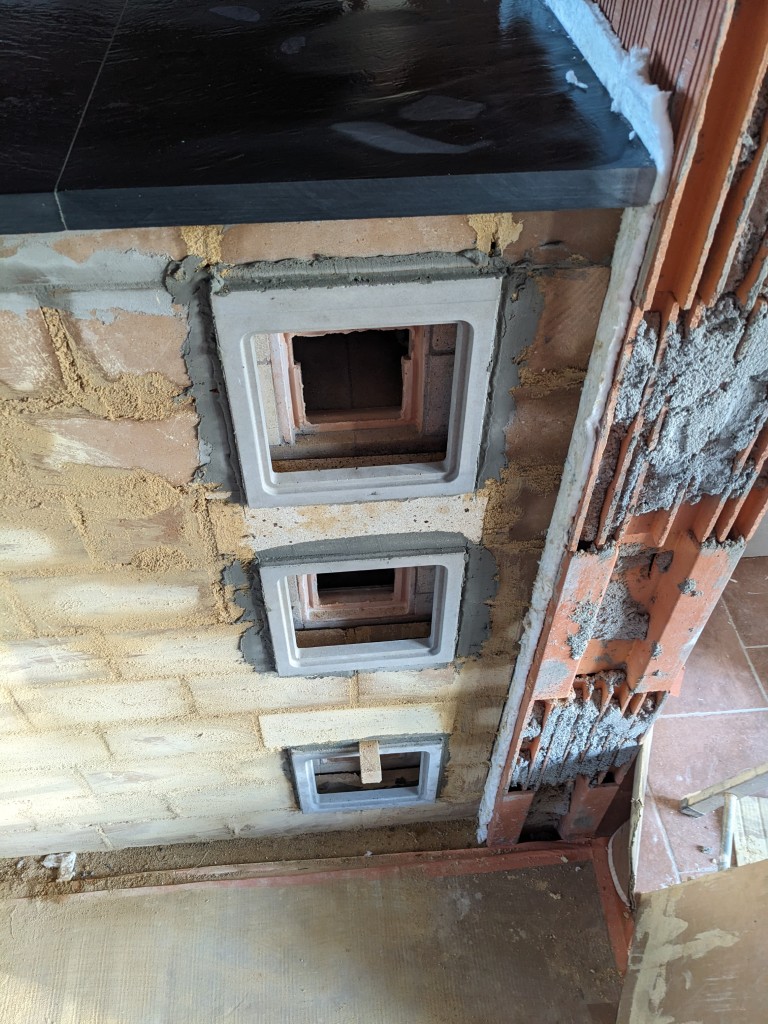

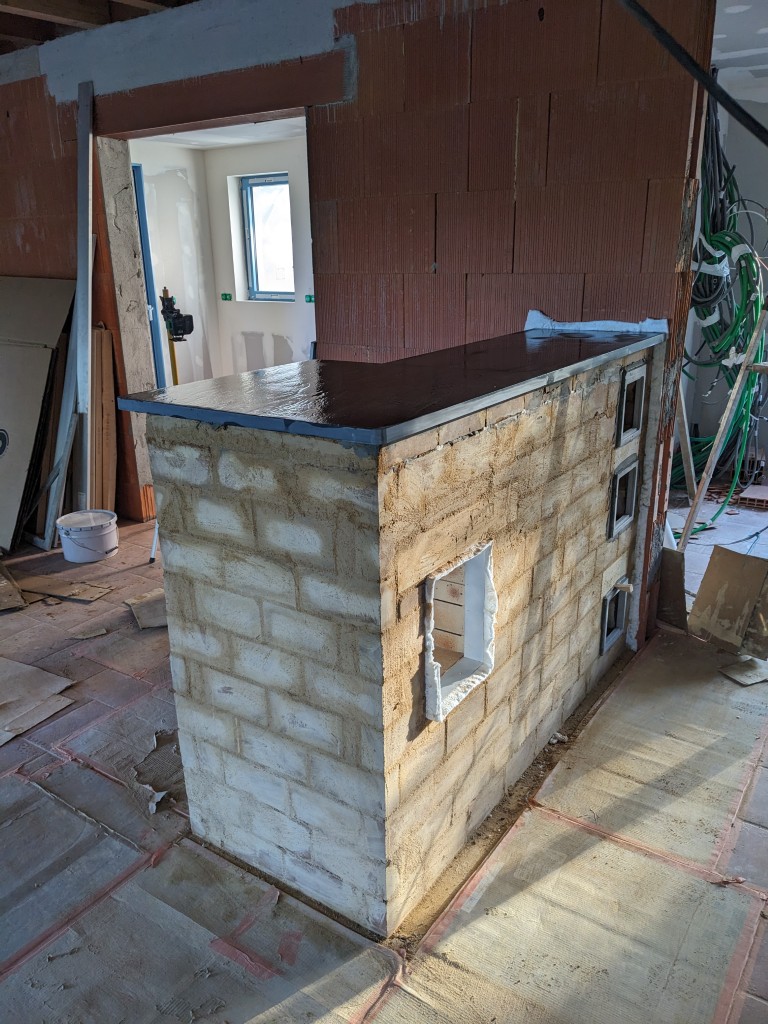

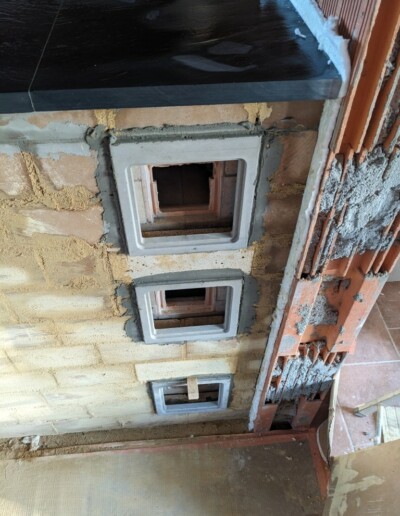

$Trappes de visite d'habillage et réfractaires$

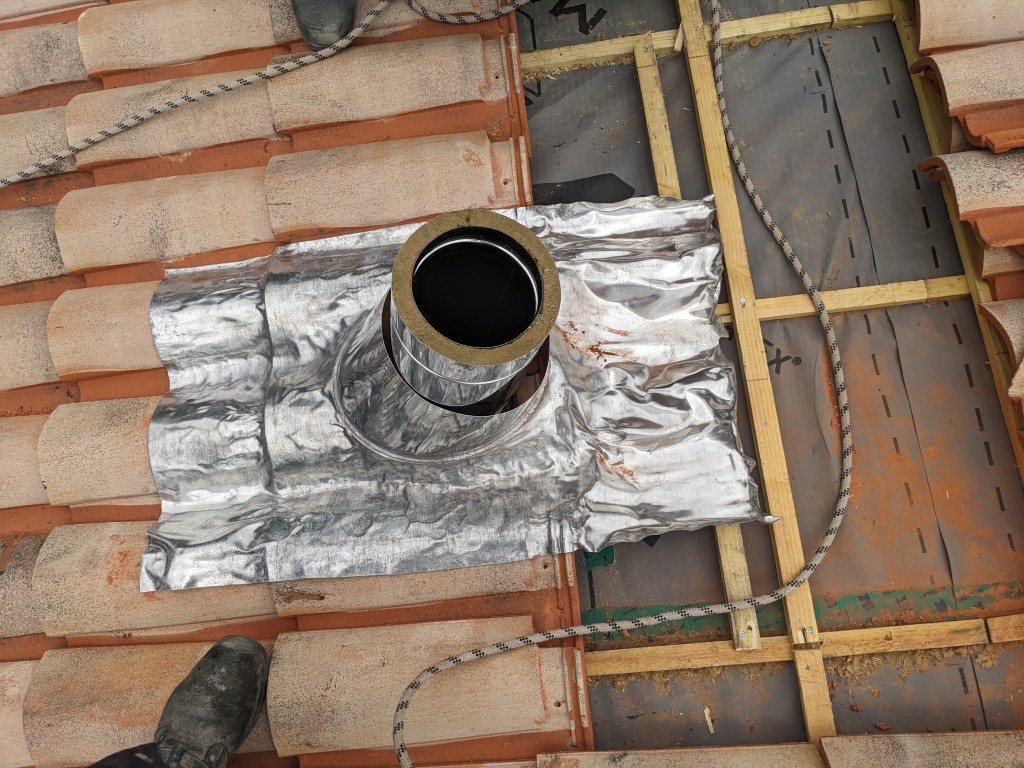

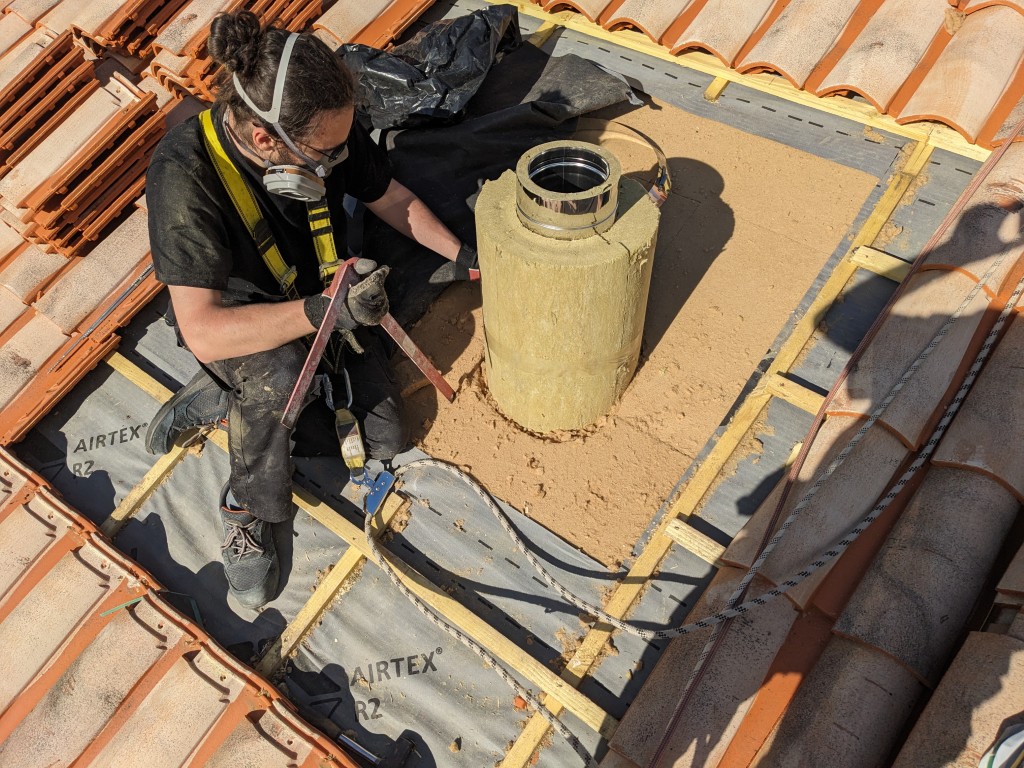

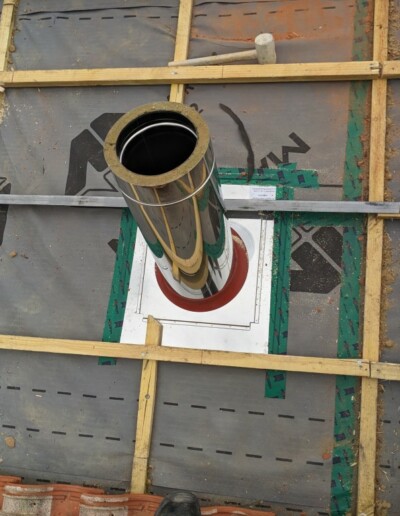

Plaque d'étanchéité pour liaison du conduit avec le part pluie

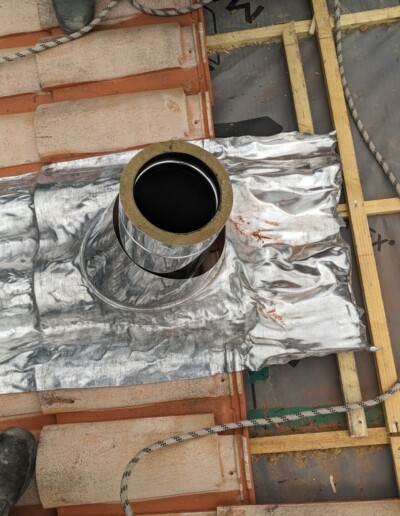

Support de la partie haute du solin plomb par un liteau

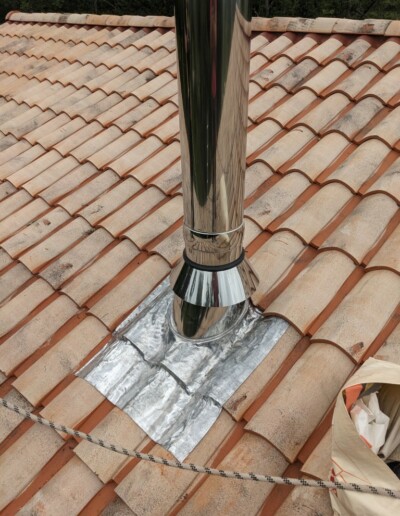

solin plomb mis en forme au maillet caoutchouc

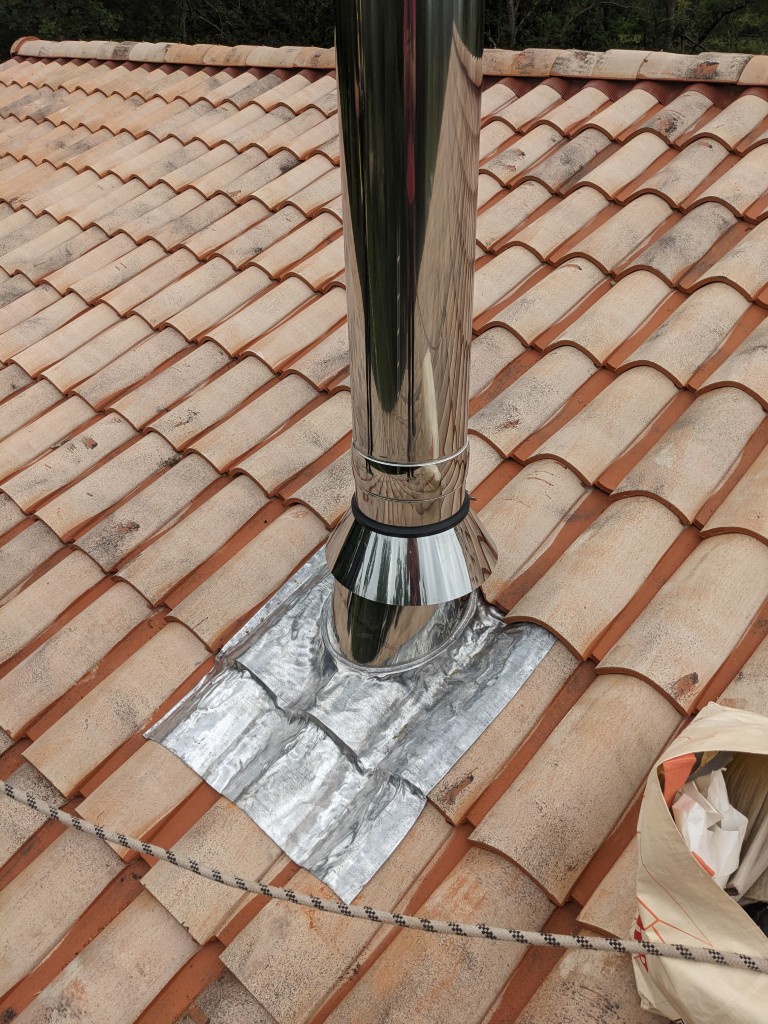

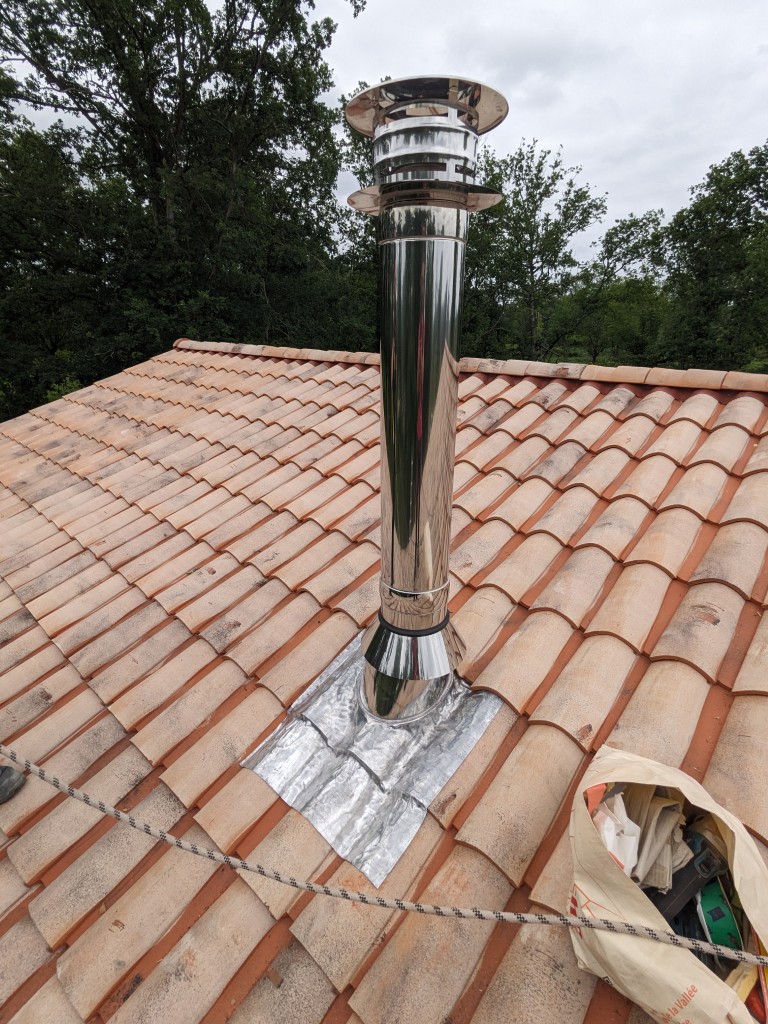

Conduit de fumée dépassant la toiture

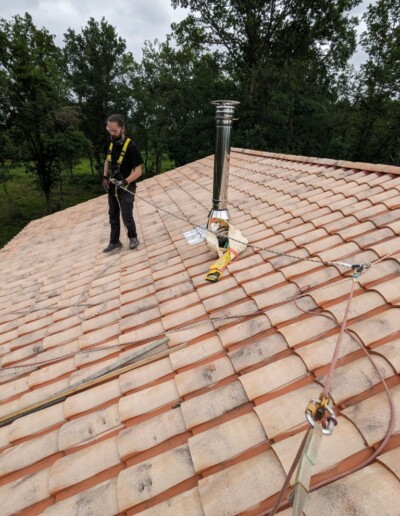

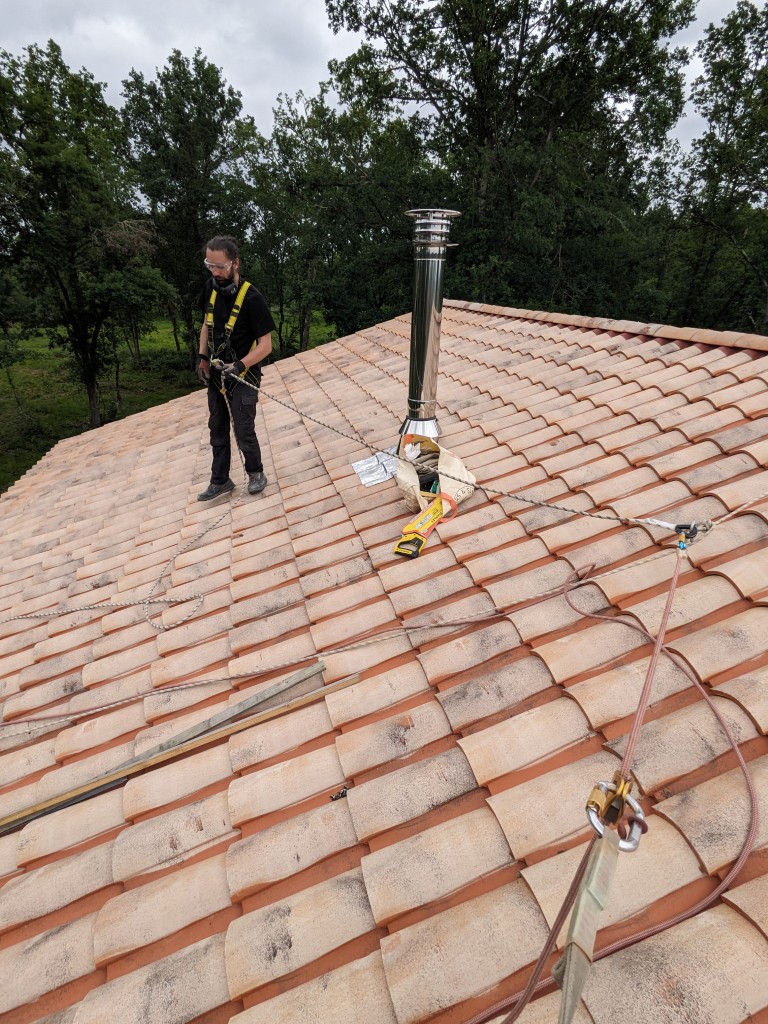

élément de sécurité pour intervention en toiture (stop-chute)

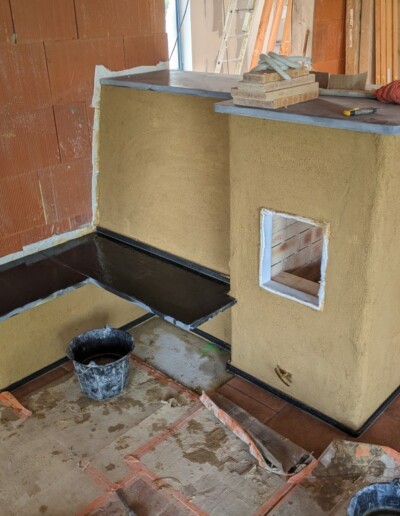

Première passe d'enduit, collage de la trame de fibre de verre

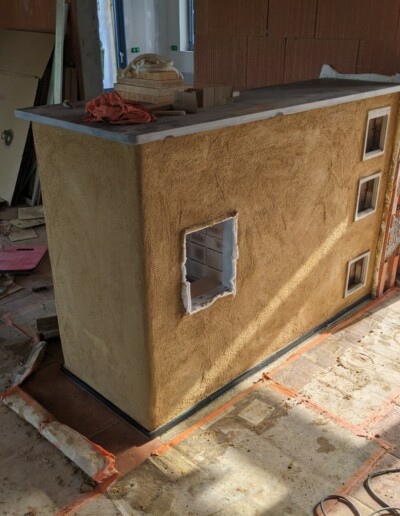

Première passe d'enduit, collage de la trame de fibre de verre, côté banc

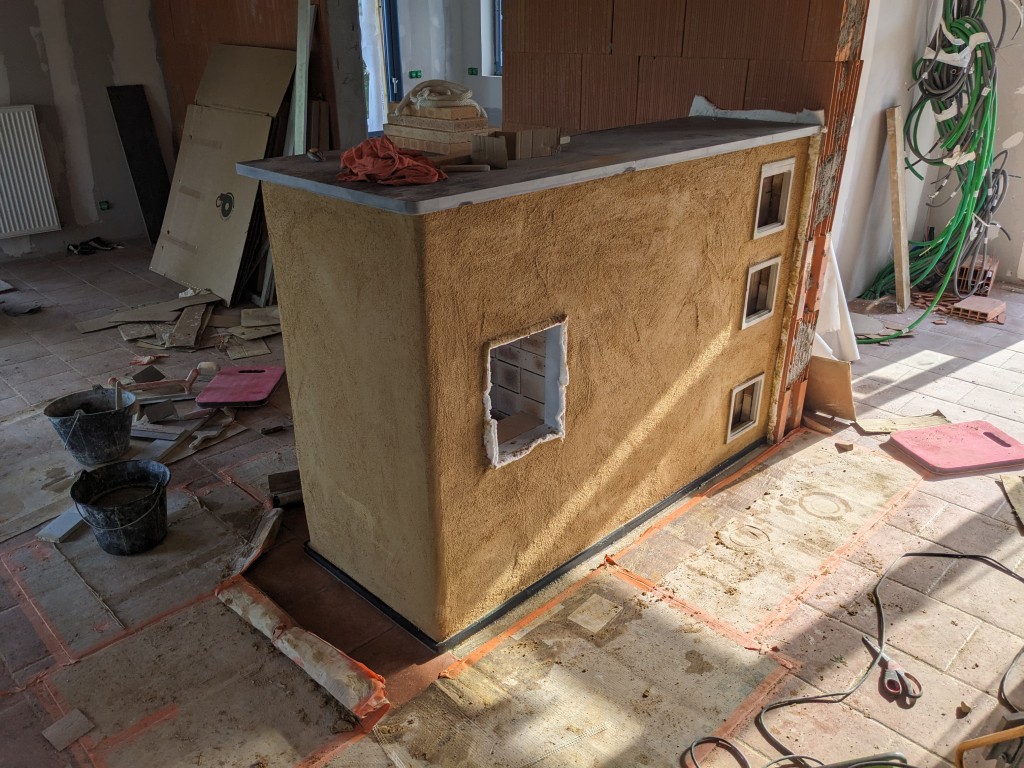

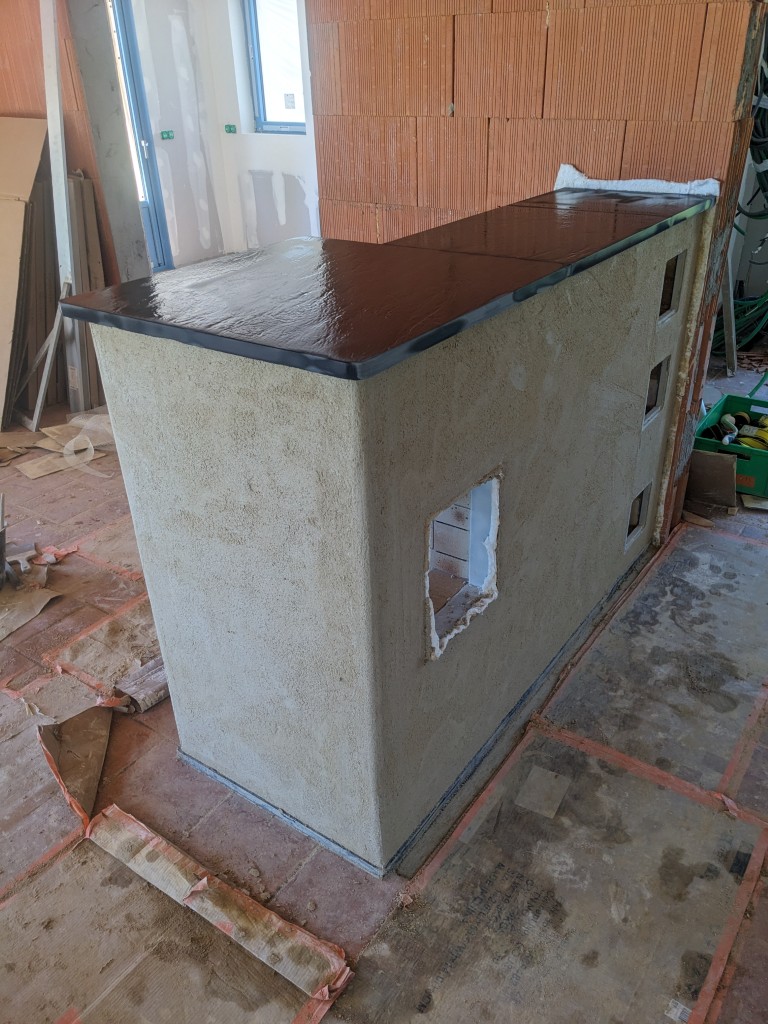

Dressage du corps d'enduit côté droit

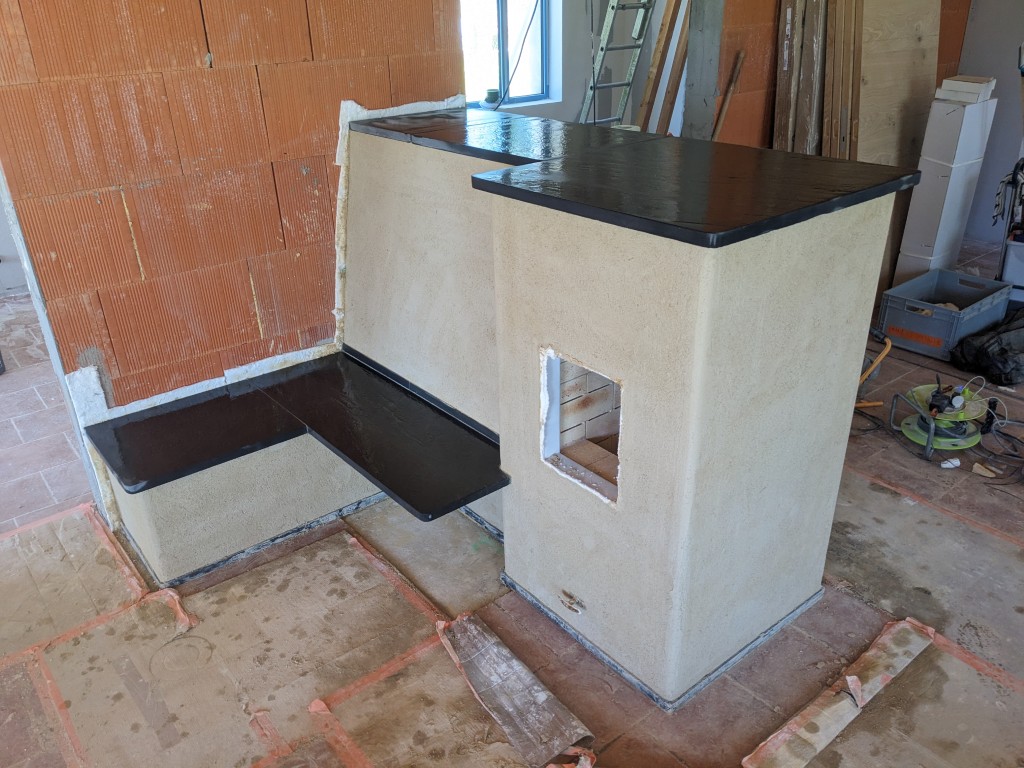

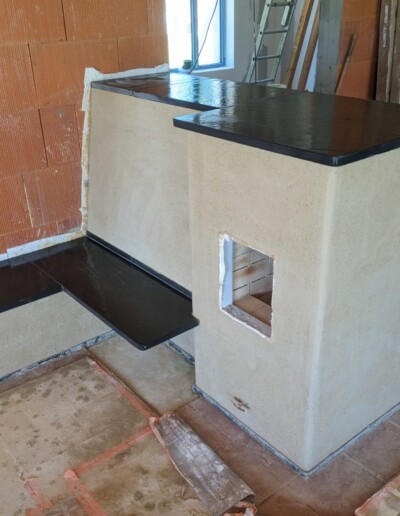

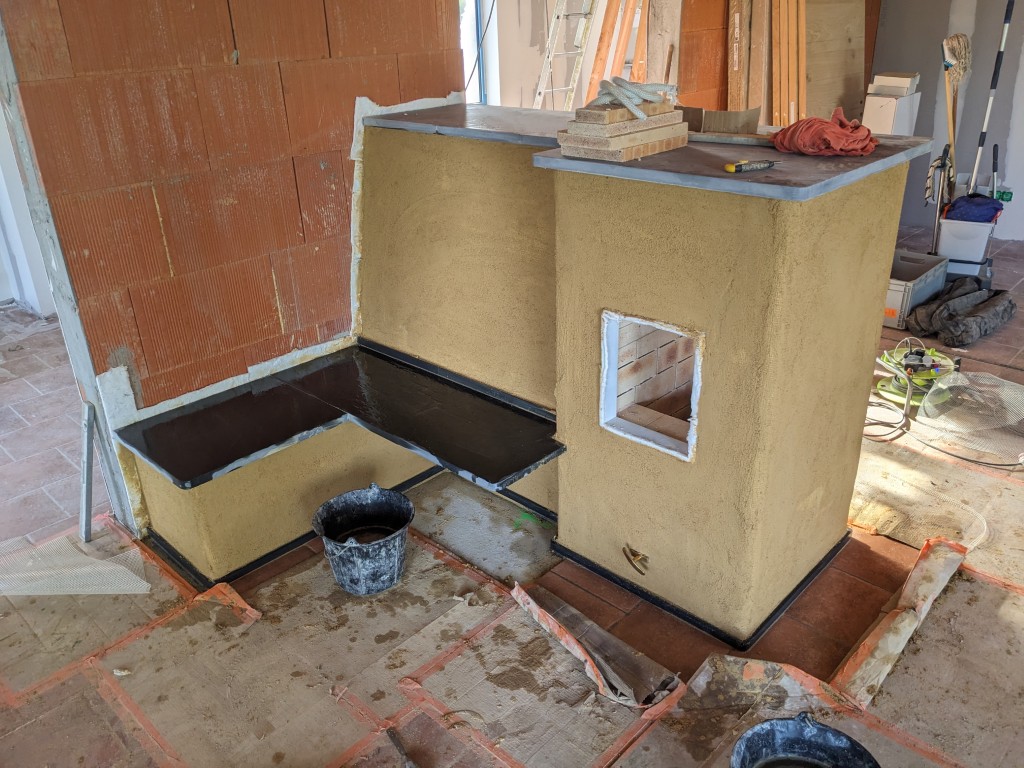

Dressage du corps d'enduit côté banc

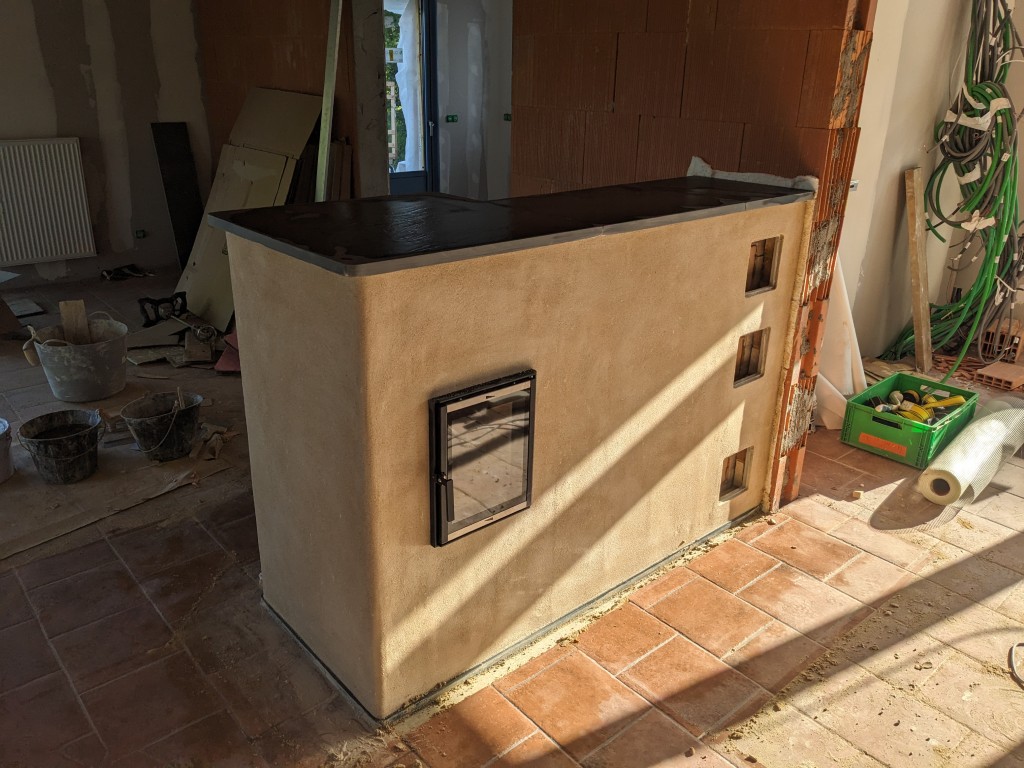

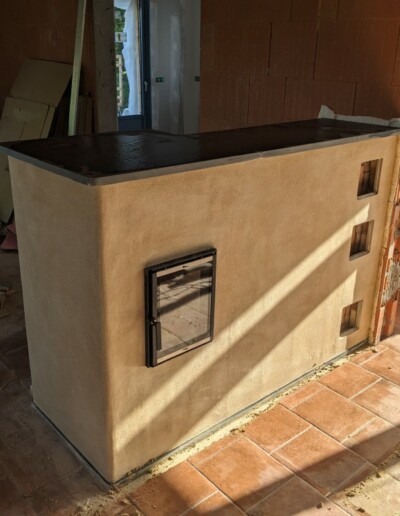

Enduit de finition chaux aérienne côté droit

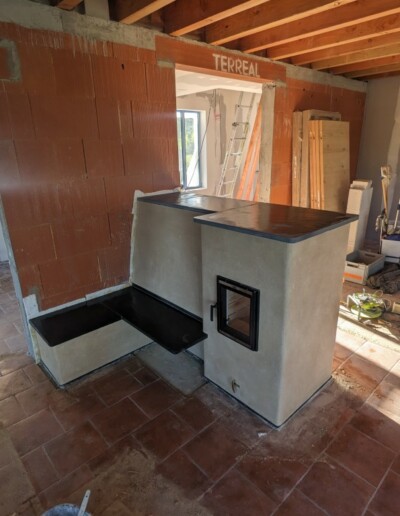

Enduit de finition chaux aérienne côté banc

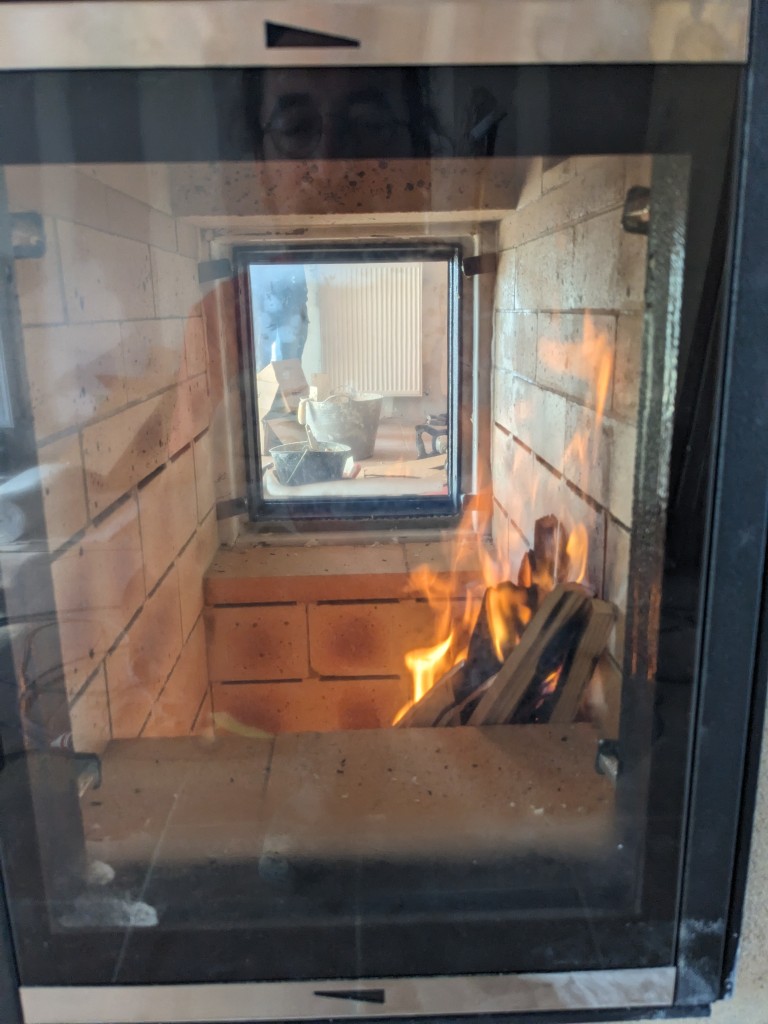

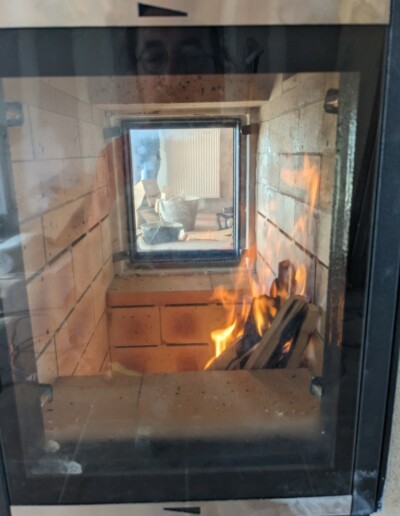

Vue à travers le foyer tunnel

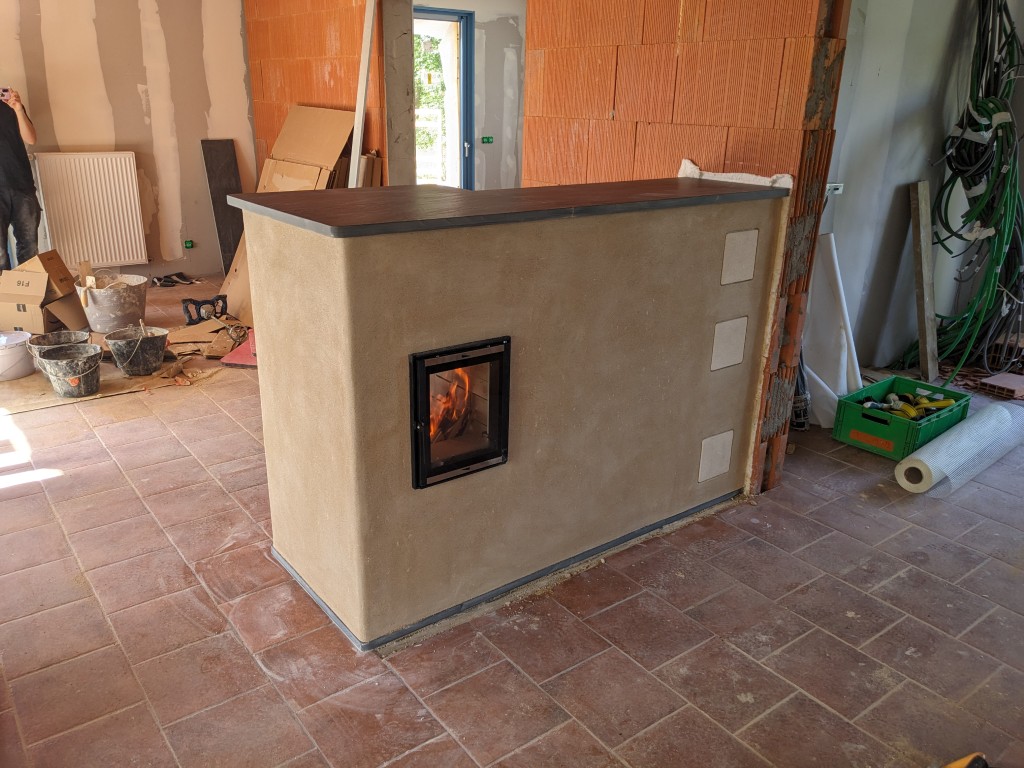

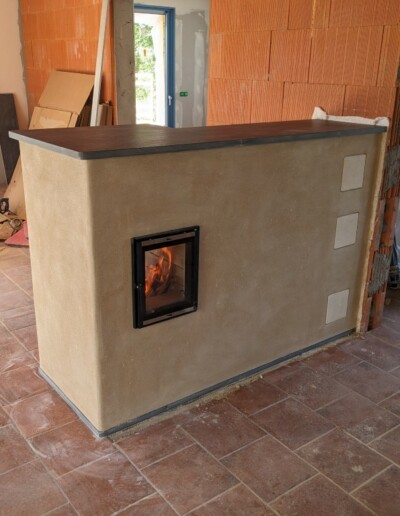

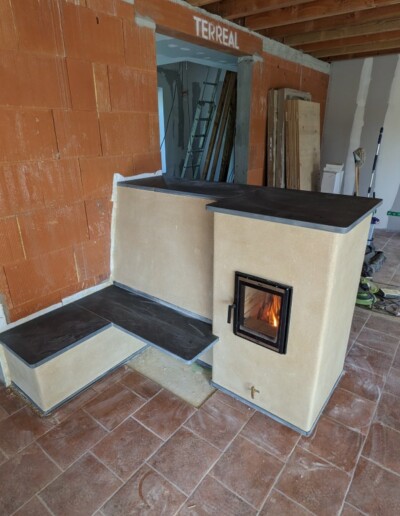

Premier feu vue côté droit

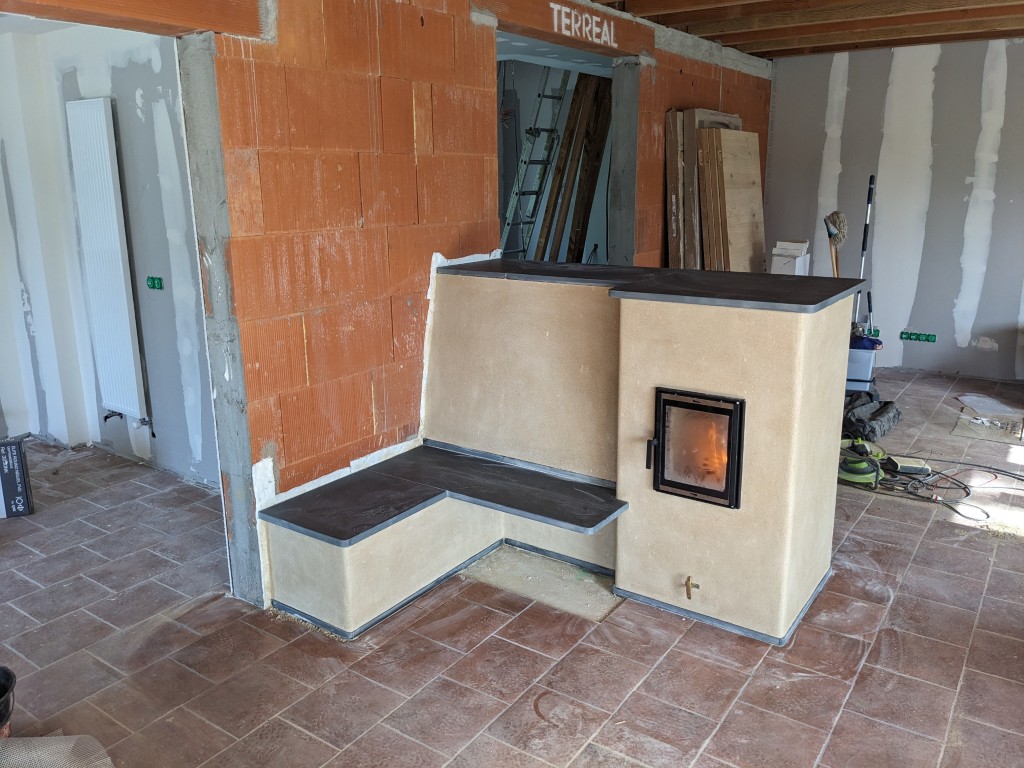

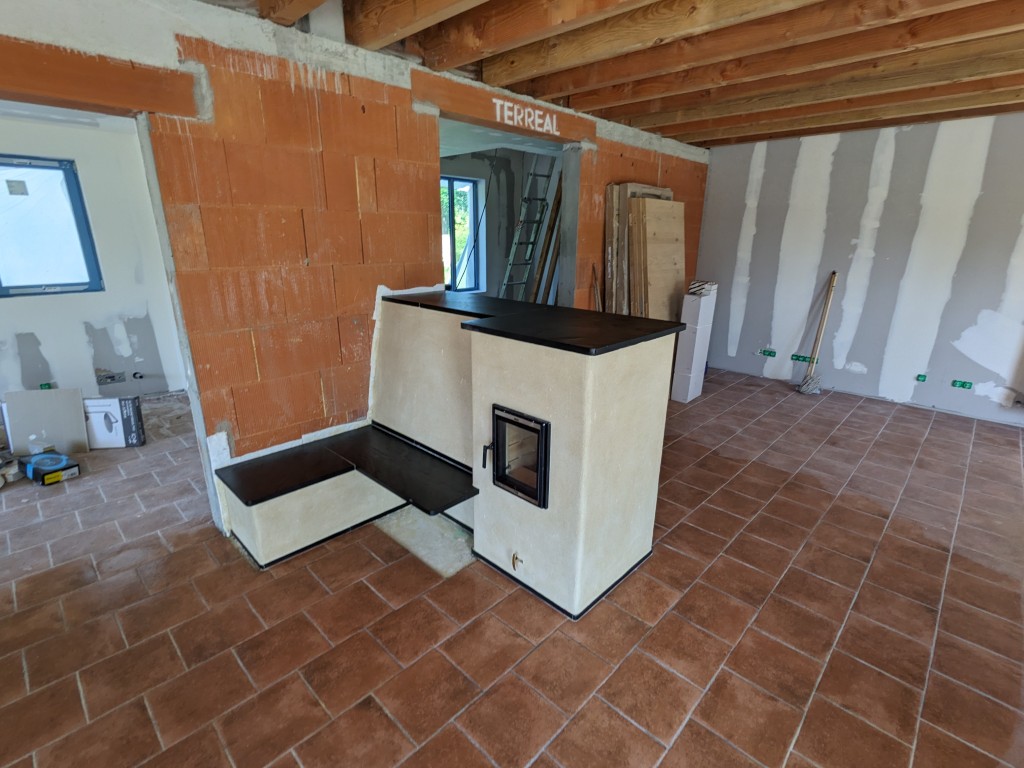

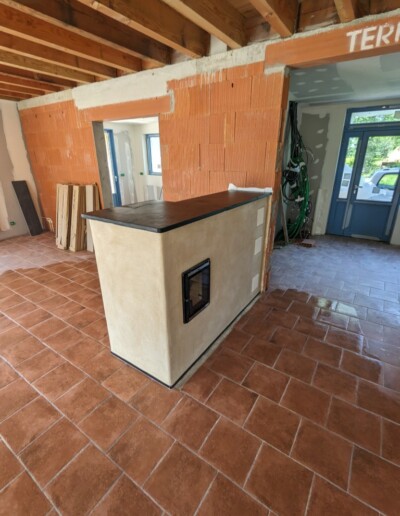

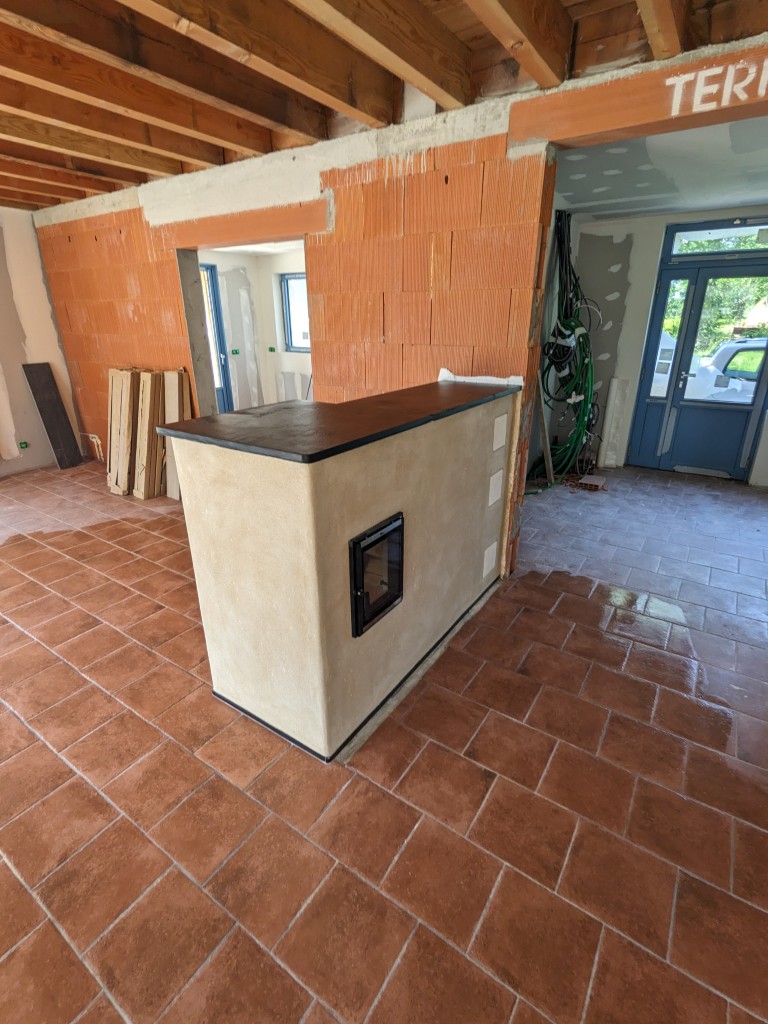

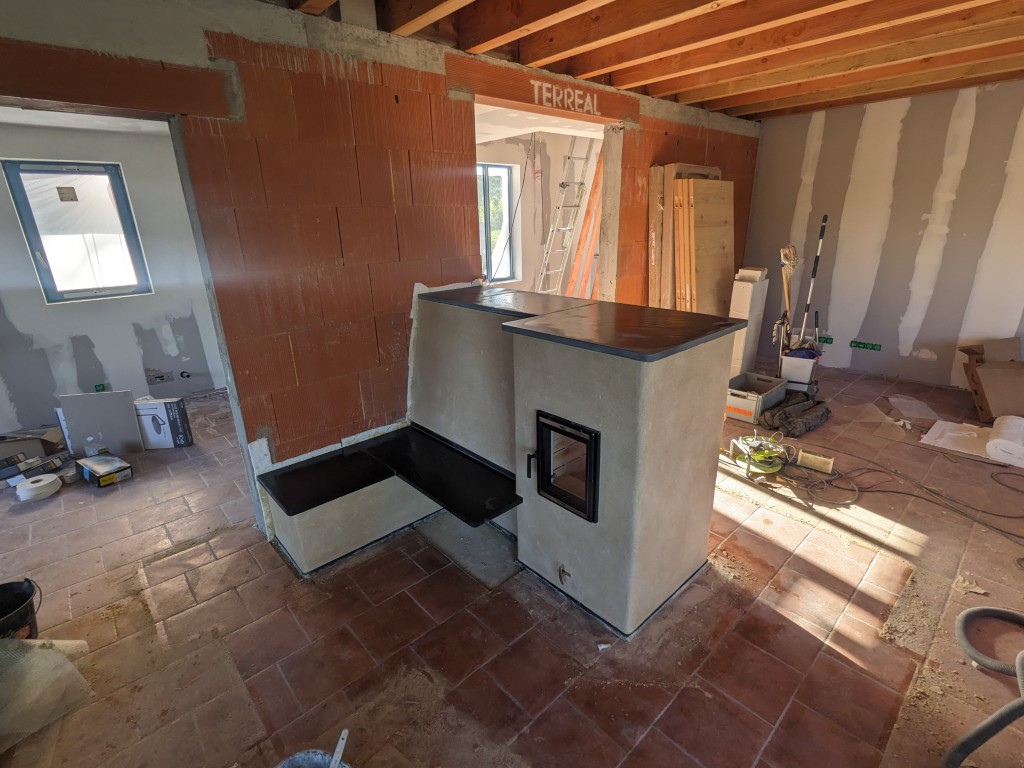

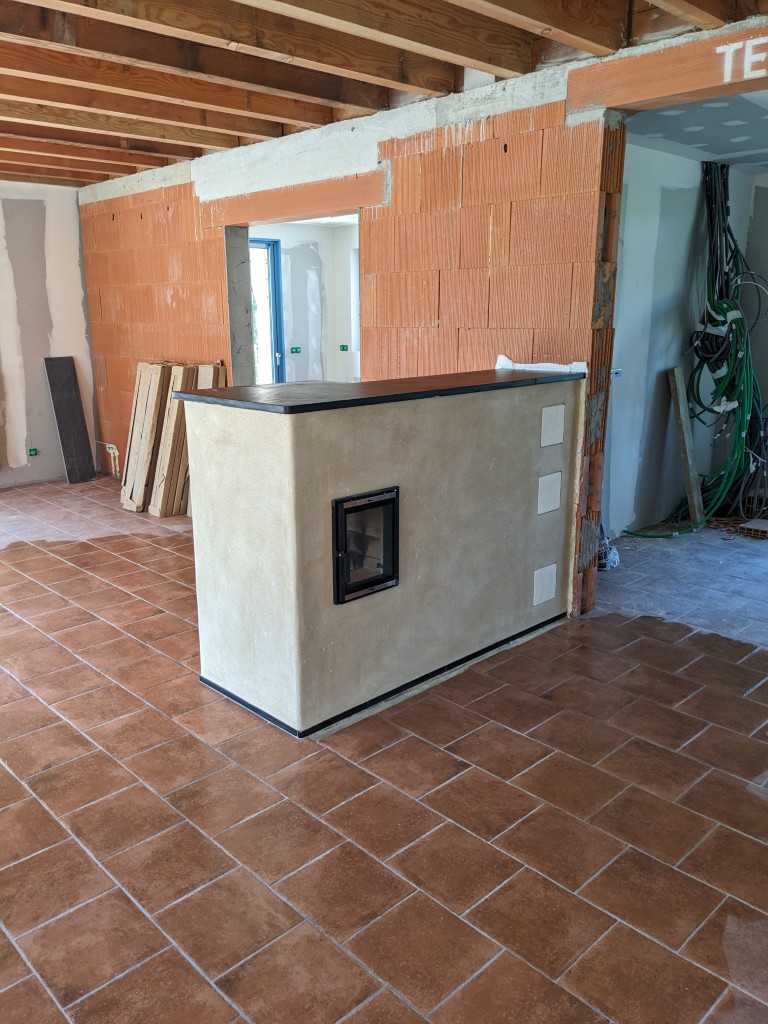

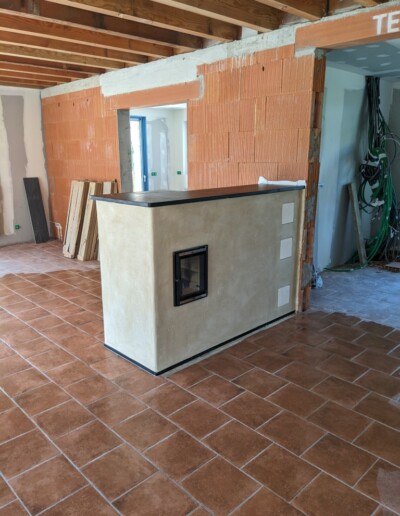

Chantier poêle de masse terminé, pierre huilée côté droit

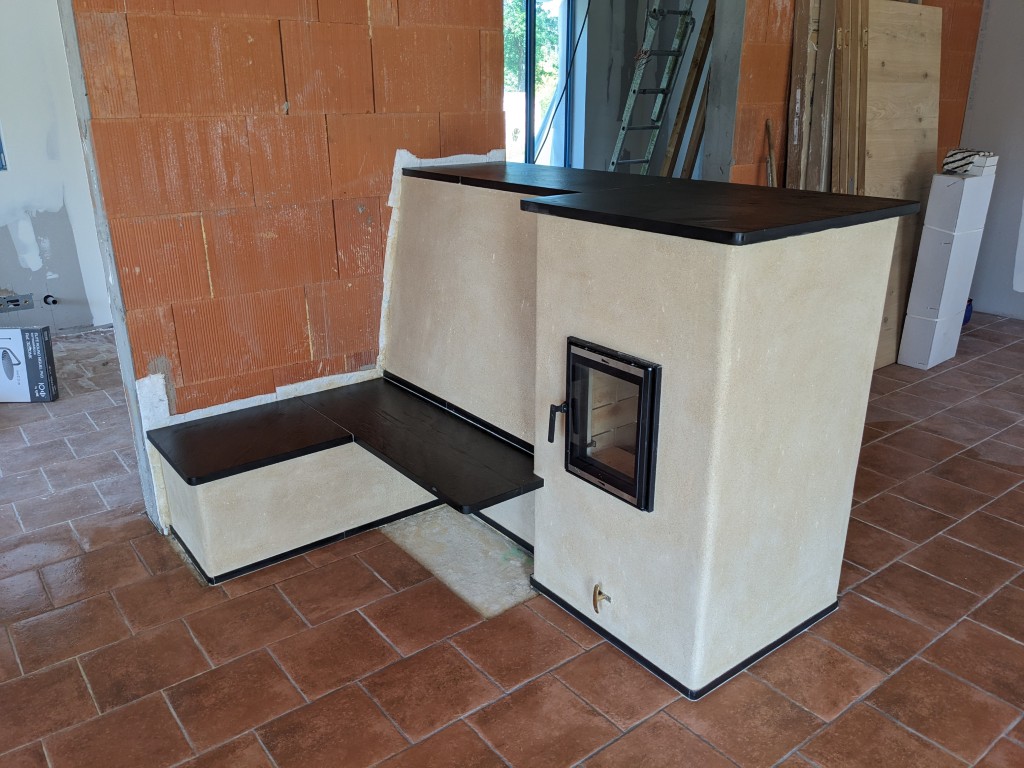

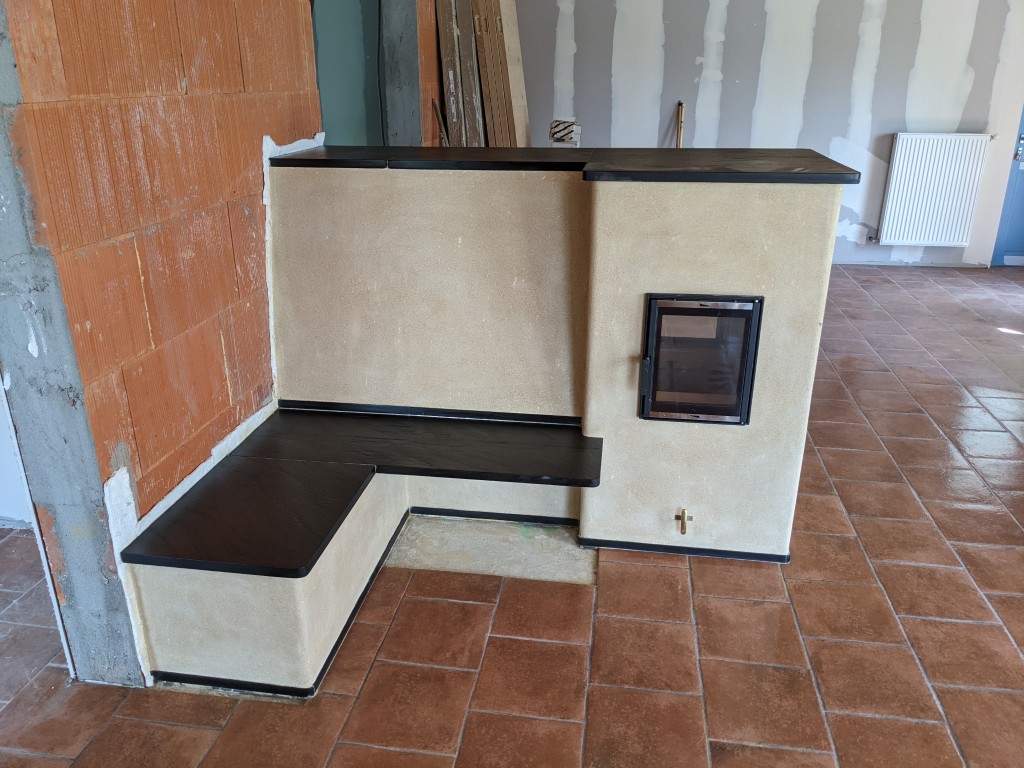

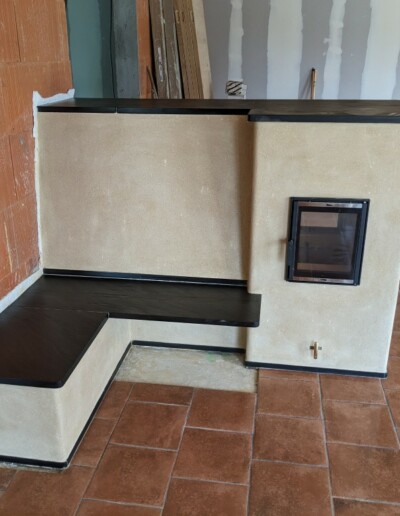

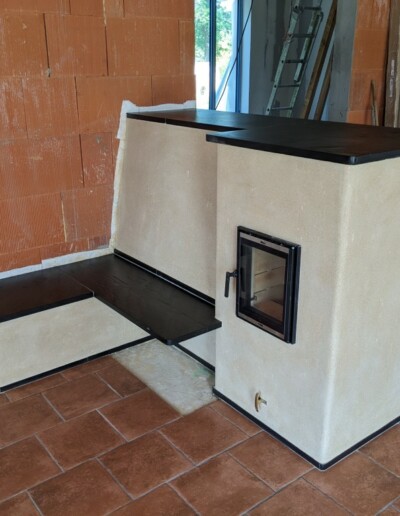

Chantier poêle de masse terminé, pierre huilée côté banc

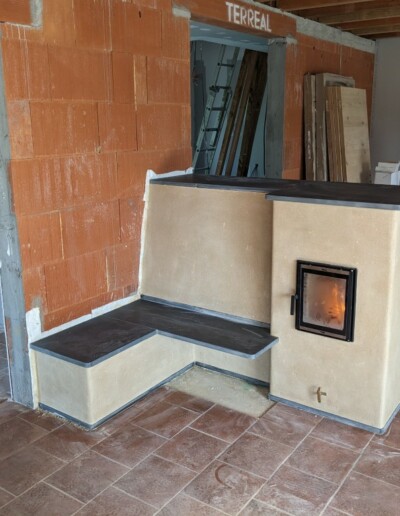

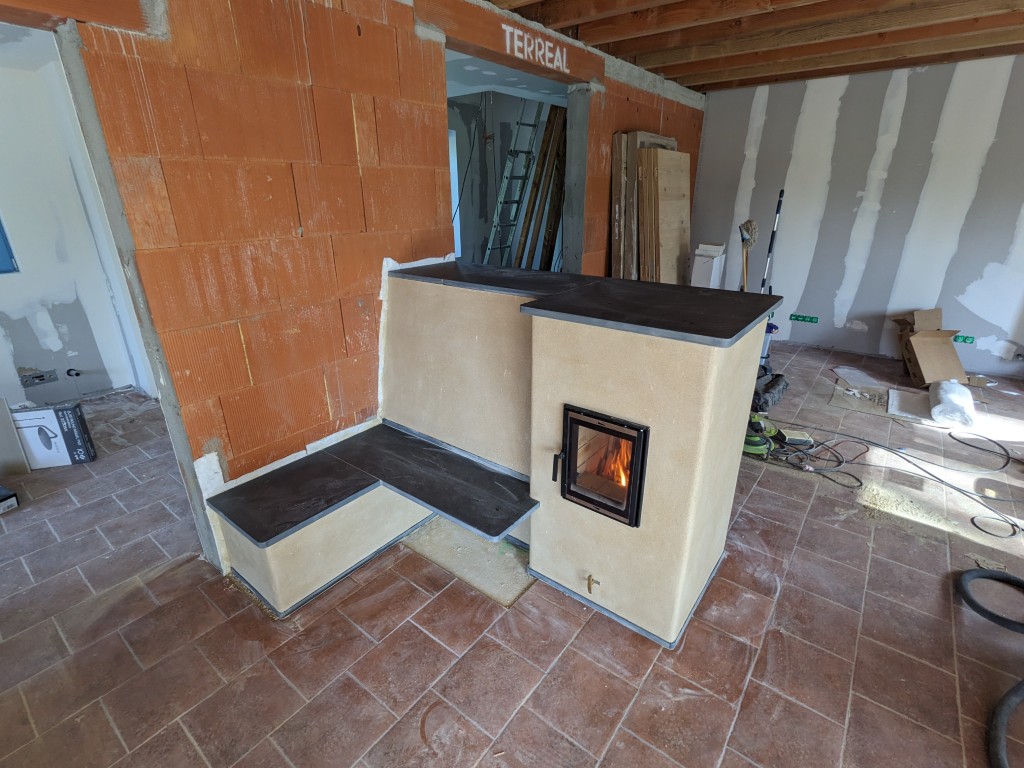

Premier feu malgré la canicule, vitre embuée
